کلید حرارتی اشنایدر (MPCB) – بررسی کامل و کاربردها

مقدمه

در صنایع مدرن، حفاظت از موتورهای الکتریکی نقش بسیار مهمی در افزایش عمر مفید تجهیزات و کاهش هزینه‌های تعمیر و نگهداری دارد. یکی از بهترین راه‌حل‌های حفاظتی برای موتورهای صنعتی، استفاده از کلید حرارتی اشنایدر یا MPCB (Motor Protection Circuit Breaker) است. این نوع کلیدها علاوه بر حفاظت در برابر اضافه‌بار، قابلیت محافظت در برابر اتصال کوتاه را نیز دارند.

اما چرا کلیدهای حرارتی اشنایدر گزینه‌ای ایده‌آل برای حفاظت از موتورهای الکتریکی هستند؟
در این مقاله، به بررسی کامل عملکرد، ویژگی‌ها، انواع و مزایای این کلیدها می‌پردازیم و شما را در انتخاب مناسب‌ترین مدل راهنمایی می‌کنیم.

کلید حرارتی اشنایدر چیست؟

کلید حرارتی اشنایدر یک وسیله حفاظتی پیشرفته برای موتورهای الکتریکی است که بر اساس دو مکانیسم حرارتی و مغناطیسی عمل می‌کند. این کلیدها با تنظیم جریان عبوری، از موتور در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کنند.

تفاوت کلید حرارتی با کلیدهای معمولی

بسیاری از افراد کلیدهای حرارتی را با کلیدهای مینیاتوری (MCB) یا کلیدهای اتوماتیک کمپکت (MCCB) اشتباه می‌گیرند، اما تفاوت‌های مهمی بین این تجهیزات وجود دارد:

• MPCB به‌طور خاص برای موتورهای الکتریکی طراحی شده است، در حالی که MCB و MCCB معمولاً برای حفاظت از مدارهای عمومی استفاده می‌شوند.
• کلید حرارتی جریان راه‌اندازی موتور را تحمل می‌کند ، اما کلیدهای مینیاتوری ممکن است در لحظه استارت موتور جریان را به اشتباه به‌عنوان اتصال کوتاه شناسایی کرده و مدار را قطع کنند.
• MPCB از موتور در برابر افزایش دما و اضافه‌بار تدریجی نیز محافظت می‌کند، در حالی که کلیدهای معمولی فاقد این قابلیت هستند.

انواع کلیدهای حرارتی اشنایدر

اشنایدر الکتریک به‌عنوان یکی از برترین تولیدکنندگان تجهیزات الکتریکی، انواع مختلفی از کلیدهای حرارتی را برای نیازهای گوناگون عرضه می‌کند. برخی از مدل‌های رایج عبارت‌اند از:

۱. کلید حرارتی استاندارد

این نوع کلیدها برای موتورهای معمولی صنعتی طراحی شده‌اند و از اضافه‌بار و اتصال کوتاه محافظت می‌کنند.

۲. کلیدهای حفاظتی ویژه بارهای سنگین

برخی از موتورهای صنعتی که در شرایط کاری سخت فعالیت می‌کنند، به کلیدهایی با قابلیت تحمل جریان‌های بالاتر نیاز دارند. اشنایدر مدل‌هایی مخصوص بارهای سنگین ارائه کرده است که دارای استانداردهای حفاظتی پیشرفته‌تری هستند.

۳. مدل‌های مخصوص شرایط محیطی خاص

در برخی محیط‌ها مانند کارخانه‌های شیمیایی، معادن یا مناطق دارای رطوبت بالا ، نیاز به کلیدهایی با محفظه‌های مقاوم و عایق‌بندی بهتر داریم. اشنایدر مدل‌های ویژه‌ای برای این شرایط تولید کرده است که در برابر گرد و غبار، آب و ضربه مقاوم هستند.

مشخصات فنی کلیدهای حرارتی اشنایدر

کلیدهای حرارتی اشنایدر در مدل‌های مختلف با مشخصات فنی متنوع عرضه می‌شوند. در این بخش، به بررسی برخی از مهم‌ترین ویژگی‌های فنی این تجهیزات می‌پردازیم:

۱. بازه‌های جریان قابل تنظیم

یکی از ویژگی‌های مهم MPCB های اشنایدر، قابلیت تنظیم جریان نامی است. این قابلیت به شما امکان می‌دهد تا مقدار جریان حفاظت را متناسب با نیاز موتور تنظیم کنید و از عملکرد بهینه مدار اطمینان حاصل کنید.

۲. تحمل حرارتی و استانداردهای بین‌المللی

• کلیدهای حرارتی اشنایدر مطابق با استاندارد IEC 60947-4-1 طراحی شده‌اند که بالاترین سطح ایمنی و عملکرد را تضمین می‌کند.
• بسیاری از مدل‌های این کلیدها دارای درجه حفاظت IP55 هستند که از آنها در برابر گردوغبار و رطوبت محافظت می‌کند.

۳. ولتاژ کاری و قابلیت‌های حفاظتی

• این کلیدها در ولتاژهای 220 ولت، 380 ولت و 440 ولت موجود هستند.
• حفاظت در برابر اضافه‌بار، اتصال کوتاه و افت ولتاژ را ارائه می‌دهند.

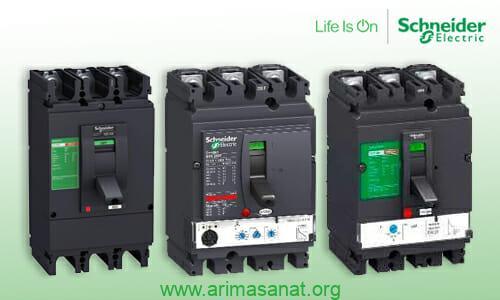

کلید حرارتی اشنایدر (MPCB)

۵. نحوه عملکرد کلیدهای حرارتی MPCB

کلیدهای حرارتی اشنایدر بر اساس دو مکانیسم حرارتی و مغناطیسی عمل می‌کنند:

۱. عملکرد حرارتی (حفاظت در برابر اضافه‌بار)

• اگر موتور الکتریکی برای مدت طولانی بیش از جریان نامی خود کار کند ، دمای سیم‌پیچ‌های آن افزایش می‌یابد.
• عنصر بی‌متال (Bimetal) درون کلید حرارتی، با گرم شدن منبسط شده و باعث قطع مدار می‌شود.

۲. عملکرد مغناطیسی (حفاظت در برابر اتصال کوتاه)

• در صورت بروز اتصال کوتاه، جریان به‌شدت افزایش می‌یابد.
• هسته مغناطیسی داخل کلید، به‌سرعت فعال شده و جریان را قطع می‌کند تا از آسیب به موتور جلوگیری شود.

۳. نحوه تنظیم حساسیت کلید حرارتی

• در پنل جلویی کلیدهای حرارتی اشنایدر ، پیچ تنظیمی وجود دارد که با آن می‌توان مقدار جریان حفاظتی را تغییر داد.
• تنظیم درست این مقدار، تأثیر بسزایی در افزایش عمر موتور و کاهش خاموشی‌های ناخواسته دارد.

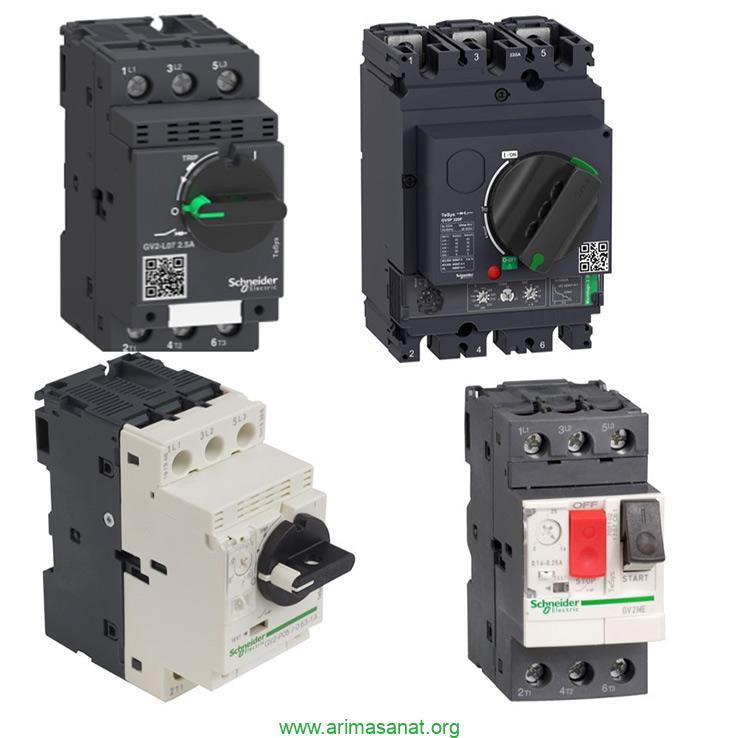

کلید حرارتی اشنایدر (MPCB)

۶. کاربردهای کلید حرارتی اشنایدر

کلیدهای حرارتی اشنایدر در صنایع مختلفی مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین کاربردها عبارت‌اند از:

۱. صنایع خودروسازی

• محافظت از الکتروموتورهای خطوط تولید خودرو
• کنترل و ایمنی در سیستم‌های نوار نقاله و دستگاه‌های اتوماتیک

۲. کارخانه‌های تولیدی و خطوط مونتاژ

• تضمین عملکرد مداوم موتورهای CNC و ماشین‌آلات صنعتی
• کاهش هزینه‌های ناشی از خرابی موتور و تعمیرات سنگین

۳. سیستم‌های تهویه مطبوع و پمپ‌ها

• کنترل و محافظت از کمپرسورها و فن‌های بزرگ
• جلوگیری از سوختن سیم‌پیچ موتورهای پمپ آب و هواکش‌ها

مزایا + مقایسه با سایر کلیدها + راهنمای انتخاب کلید حرارتی

کلید حرارتی اشنایدر (MPCB)

۷. مزایای استفاده از MPCB اشنایدر

استفاده از کلیدهای حرارتی اشنایدر مزایای متعددی دارد که باعث افزایش ایمنی و عملکرد بهتر موتورهای الکتریکی می‌شود. در این بخش به مهم‌ترین مزایای MPCBهای اشنایدر می‌پردازیم:

۱. افزایش عمر مفید موتورهای الکتریکی

• حفاظت در برابر اضافه‌بار و اتصال کوتاه باعث کاهش استهلاک موتور و افزایش طول عمر آن می‌شود.
• جلوگیری از گرمای بیش‌ازحد سیم‌پیچ‌ها که عامل اصلی خرابی موتورها است.

۲. کاهش هزینه‌های تعمیر و نگهداری

• با عملکرد دقیق و خودکار، ریسک خرابی‌های ناگهانی را کاهش می‌دهد.
• از سوختن سیم‌پیچ‌های موتور جلوگیری کرده و هزینه‌های تعویض موتور را به حداقل می‌رساند.

۳. بهبود بهره‌وری انرژی و کاهش خرابی تجهیزات

• تشخیص اضافه‌بارهای جزئی و قطع مدار قبل از آسیب جدی، موجب کاهش مصرف انرژی و افزایش کارایی سیستم می‌شود.
• جلوگیری از نوسانات ولتاژ و حفاظت از تجهیزات متصل به مدار.

کلید حرارتی اشنایدر (MPCB)

۸. مقایسه کلید حرارتی MPCB با سایر انواع کلیدها

بسیاری از افراد هنگام انتخاب تجهیزات حفاظتی دچار تردید می‌شوند که MPCB را انتخاب کنند یا از سایر کلیدهای حفاظتی استفاده نمایند. در جدول زیر تفاوت‌های کلید حرارتی MPCB با سایر گزینه‌ها بررسی شده است:

نتیجه‌گیری از مقایسه:

• MPCB بهترین گزینه برای حفاظت از موتورهای الکتریکی است زیرا هم در برابر اضافه‌بار و هم در برابر اتصال کوتاه محافظت می‌کند.
• MCB برای حفاظت از مدارات روشنایی و پریزها مناسب است، اما برای موتورهای الکتریکی توصیه نمی‌شود.
• MCCB برای مدارهای صنعتی بزرگ مناسب است، اما در موتورهای کوچک‌تر بهینه نیست.
• ترکیب رله حرارتی + کنتاکتور فقط در برابر اضافه‌بار محافظت می‌کند و نیاز به یک کلید حفاظتی دیگر دارد.

کلید حرارتی اشنایدر (MPCB)

۹. راهنمای انتخاب کلید حرارتی مناسب

برای انتخاب MPCB مناسب برای موتور خود ، باید چندین فاکتور را در نظر بگیرید:

۱. نحوه محاسبه جریان نامی موتور

• جریان نامی موتور برحسب آمپر (A) را روی پلاک موتور بررسی کنید.
• مقدار جریان تنظیم‌شده روی کلید MPCB باید ۱۰ تا ۱۵ درصد بیشتر از جریان نامی موتور باشد.

۲. تطبیق مشخصات فنی با نیازهای مدار

• ولتاژ مدار (220V یا 380V) را مشخص کنید.
• به درجه حفاظت (IP) توجه کنید؛ اگر کلید در محیط‌های مرطوب یا آلوده نصب می‌شود، مدل‌هایی با IP55 یا بالاتر انتخاب کنید.

۳. بررسی برندها و مدل‌های موجود در بازار

• برند اشنایدر الکتریک یکی از بهترین گزینه‌ها برای کلیدهای حرارتی است.
• مدل‌های Tesys GV2 و GV3 از پرکاربردترین مدل‌های MPCB اشنایدر هستند.

روش نصب + نگهداری و عیب‌یابی + بررسی مدل‌های پرفروش کلید حرارتی اشنایدر

کلید حرارتی اشنایدر (MPCB)7

۱۰. روش نصب و سیم‌کشی کلیدهای حرارتی اشنایدر

نصب صحیح کلیدهای حرارتی تأثیر بسزایی در عملکرد و طول عمر موتورهای الکتریکی دارد. در این بخش، مراحل نصب MPCB اشنایدر را بررسی می‌کنیم.

۱. نکات ایمنی قبل از نصب

قبل از شروع نصب، باید چند اقدام ایمنی را رعایت کنید:
✅ قطع برق: قبل از کار بر روی تابلو برق، مطمئن شوید که برق قطع شده است.
✅ استفاده از تجهیزات ایمنی: از دستکش عایق برق و ابزار استاندارد استفاده کنید.
✅ بررسی جریان و ولتاژ مدار: مشخصات MPCB باید با مشخصات موتور و مدار هماهنگ باشد.

۲. نحوه سیم‌کشی و اتصالات استاندارد

• ورودی برق (L1، L2، L3) را به ترمینال‌های ورودی MPCB متصل کنید.
• خروجی (T1، T2، T3) را به سیم‌های موتور متصل کنید.
• در صورت استفاده از کنتاکتور و رله‌های حفاظتی اضافی ، آنها را مطابق نقشه‌های مدار وصل کنید.

۳. بررسی تست عملکرد پس از نصب

پس از نصب، باید عملکرد کلید حرارتی را تست کنید :
✅ با استفاده از دکمه تست (Test Button) ، عملکرد محافظتی کلید را بررسی کنید.
✅ در صورت نیاز، تنظیمات جریان اضافه‌بار را متناسب با موتور تغییر دهید.

۱۱. نگهداری و عیب‌یابی کلید حرارتی اشنایدر

برای افزایش عمر مفید MPCB و جلوگیری از خرابی‌های ناگهانی، نگهداری دوره‌ای ضروری است. در این بخش، روش‌های نگهداری و عیب‌یابی را بررسی می‌کنیم.

۱. بررسی دوره‌ای و آزمایش‌های عملکردی

🔹 هر ۳ تا ۶ ماه یک‌بار موارد زیر را بررسی کنید:
✅ چک کردن ترمینال‌های ورودی و خروجی برای جلوگیری از شل شدن اتصالات.
✅ تمیز کردن گرد و غبار و چربی‌ها با استفاده از هوای فشرده.
✅ بررسی عملکرد تست دستی برای اطمینان از صحت عملکرد کلید.

۲. نحوه شناسایی و رفع خطاهای رایج

۳. تعویض و ارتقاء کلیدهای حفاظتی

اگر کلید حرارتی به‌طور مداوم خاموش می‌شود یا عملکرد غیرعادی دارد ، ممکن است نیاز به تعویض یا ارتقاء کلید داشته باشید. در این صورت:
✅ ابتدا مدل و مشخصات MPCB قدیمی را بررسی کنید.
✅ یک مدل جدیدتر و سازگار با مدار انتخاب کنید.

۱۲. بررسی مدل‌های پرفروش کلیدهای حرارتی اشنایدر

اشنایدر مدل‌های مختلفی از کلیدهای حرارتی را ارائه کرده است. در اینجا برخی از پرفروش‌ترین مدل‌ها را بررسی می‌کنیم:

این مدل‌ها بسته به نیاز شما، گزینه‌های ایده‌آلی برای حفاظت از موتورهای الکتریکی محسوب می‌شوند.

استانداردهای بین‌المللی + سوالات متداول + جمع‌بندی

۱۳. استانداردهای بین‌المللی مرتبط با MPCB

کلیدهای حرارتی اشنایدر مطابق با استانداردهای بین‌المللی طراحی شده‌اند تا عملکردی ایمن و قابل‌اعتماد ارائه دهند. مهم‌ترین استانداردهای این کلیدها عبارت‌اند از:

۱. استاندارد IEC 60947-4-1

🔹 این استاندارد تعیین می‌کند که کلیدهای حرارتی چگونه باید از موتورهای الکتریکی محافظت کنند.
🔹 شامل محدوده تحمل دما، جریان و ولتاژ است.

۲. استاندارد UL 508

🔹 استاندارد آمریکایی برای محافظ‌های موتور و کلیدهای حفاظتی است.
🔹 تطبیق با این استاندارد، ایمنی تجهیزات الکتریکی را تضمین می‌کند.

۳. تفاوت استانداردهای اروپا و آمریکا

🔹 استاندارد IEC (اروپا) بیشتر بر کارایی و بازده تمرکز دارد.
🔹 استاندارد UL (آمریکا) روی ایمنی و دوام تجهیزات الکتریکی تمرکز دارد.

۱۴. سوالات متداول درباره کلید حرارتی اشنایدر

۱. آیا کلیدهای حرارتی نیاز به نگهداری دارند؟

✅ بله، بررسی دوره‌ای ترمینال‌ها، تست دکمه عملکردی و تمیز کردن گرد و غبار برای بهبود عملکرد و افزایش عمر کلید توصیه می‌شود.

۲. چگونه کلید حرارتی مناسب را برای موتور انتخاب کنیم؟

✅ باید جریان نامی موتور را بررسی کنید و کلیدی انتخاب کنید که 10 تا 15 درصد بیشتر از جریان نامی تنظیم شود.

۳. آیا MPCB قابلیت تنظیم دارد؟

✅ بله، مدل‌های اشنایدر دارای پیچ تنظیم جریان هستند که به شما امکان می‌دهد سطح حفاظتی را تنظیم کنید.

۴. تفاوت MPCB با MCB چیست؟

✅ MCB (کلید مینیاتوری) برای محافظت از مدارهای روشنایی و پریزها استفاده می‌شود، اما MPCB به‌طور خاص برای موتورهای الکتریکی طراحی شده است.

۵. آیا کلید حرارتی جایگزین رله حرارتی می‌شود؟

✅ بله، کلید حرارتی اشنایدر عملکرد رله حرارتی و کلید محافظ موتور را در یک دستگاه ترکیب کرده است

کلید حرارتی اشنایدر (MPCB)7

۱۵. جمع‌بندی و نتیجه‌گیری

کلیدهای حرارتی MPCB اشنایدر یکی از مهم‌ترین تجهیزات حفاظتی موتورهای الکتریکی هستند که با محافظت در برابر اضافه‌بار و اتصال کوتاه ، نقش کلیدی در افزایش عمر مفید موتور و کاهش هزینه‌های تعمیر و نگهداری دارند.

🔹 ویژگی‌های مهم MPCB اشنایدر:
✅ محافظت در برابر اضافه‌بار و اتصال کوتاه
✅ قابلیت تنظیم جریان برای تطبیق با انواع موتور
✅ مناسب برای صنایع خودروسازی، خطوط تولید، تهویه مطبوع و پمپ‌ها
✅ تطابق با استانداردهای بین‌المللی IEC و UL

در هنگام انتخاب کلید حرارتی مناسب، مدل، محدوده جریان، ولتاژ و نوع کاربرد را در نظر بگیرید تا بهترین عملکرد را برای موتور خود تضمین کنید.
