معرفی کنتاکتور و کاربرد آن در صنعت

کنتاکتور یک قطعه الکترومکانیکی است که برای قطع و وصل جریان برق در مدارهای قدرت و کنترل مورد استفاده قرار می‌گیرد. این وسیله به‌صورت غیر دستی و از طریق فرمان الکتریکی (توسط یک رله یا کلید فرمان) عمل می‌کند و کاربرد گسترده‌ای در تابلوهای برق صنعتی، راه‌اندازی موتورهای سه فاز، کنترل سیستم‌های تهویه، پمپ‌ها، کمپرسورها و تجهیزات سنگین دارد.

در مقایسه با کلیدهای معمولی، کنتاکتور توانایی کارکرد مکرر و سوئیچ‌کردن بارهای سنگین را دارد. به همین دلیل، استفاده از آن در محیط‌های صنعتی با بارهای متغیر یا بزرگ، یک الزام محسوب می‌شود. عملکرد سریع، ایمنی بالا، و عمر مفید طولانی از جمله ویژگی‌های مهم کنتاکتورها هستند.

کنتاکتور متشکل از یک بوبین مغناطیسی، تیغه‌های متحرک و ثابت، قاب فلزی یا پلاستیکی، و ترمینال‌های ورودی و خروجی است. بوبین پس از دریافت ولتاژ موردنظر (معمولاً 24، 110 یا 220 ولت)، تیغه‌های متحرک را به سمت تیغه‌های ثابت کشیده و مدار را وصل می‌کند. پس از قطع جریان بوبین، فنر تیغه‌ها را به موقعیت اولیه باز می‌گرداند و مدار قطع می‌شود.

دلایل انتخاب کنتاکتورهای اشنایدر

کنتاکتورهای شرکت اشنایدر الکتریک (Schneider Electric) از معتبرترین محصولات در حوزه تجهیزات اتوماسیون صنعتی و برق هستند. این برند فرانسوی با سابقه‌ای بیش از یک قرن، به دلیل کیفیت بالا، دوام، تنوع در مدل‌ها و پشتیبانی جهانی، انتخاب نخست بسیاری از مهندسان و تکنسین‌های برق محسوب می‌شود.

دلایل اصلی انتخاب کنتاکتورهای اشنایدر عبارتند از:

• کیفیت ساخت بالا: مواد اولیه باکیفیت، بدنه مقاوم، و عمر عملیاتی بالا از مشخصات اصلی این محصولات است.
• تنوع ولتاژ و جریان: اشنایدر محصولات متنوعی برای جریان‌های پایین تا بسیار بالا ارائه می‌دهد که با هر نوع طراحی تابلو قابل تطبیق است.
• پشتیبانی از استانداردهای بین‌المللی: مانند IEC، CE، و UL که تضمینی برای ایمنی و عملکرد است.
• سازگاری با دیگر تجهیزات: کنتاکتورهای اشنایدر به‌راحتی با کلیدهای حرارتی، رله‌ها و PLCهای همین برند یا برندهای دیگر هماهنگ می‌شوند.
• وجود قطعات یدکی و خدمات پس از فروش در ایران: این موضوع در کاهش هزینه‌های نگهداری و تعمیر بسیار مهم است.

مروری بر انواع مدل‌های کنتاکتور اشنایدر

اشنایدر الکتریک برای پاسخ‌گویی به نیازهای متنوع صنعت، مدل‌های مختلفی از کنتاکتورها را در سری‌ها و خطوط تولید گوناگون ارائه می‌دهد. هر سری دارای ویژگی‌ها و قابلیت‌های مخصوصی است که متناسب با کاربرد مشخص طراحی شده‌اند.

1. سری TeSys D

این سری پرکاربردترین نوع کنتاکتور اشنایدر است که برای موتورهای سه فاز، بارهای مقاومتی و inductive مناسب است. سایز کوچک، نصب آسان روی ریل، و قابلیت اتصال به رله‌های حرارتی TeSys از ویژگی‌های بارز آن است.

2. سری TeSys F

برای بارهای سنگین صنعتی و کاربردهای بسیار بزرگ مانند صنایع فولاد یا پتروشیمی، سری F توصیه می‌شود. این کنتاکتورها توانایی کنترل جریان‌های تا چند صد آمپر را دارند.

3. سری LC1D

مدلی از TeSys D است که با کد فنی LC1D شناخته می‌شود. این مدل برای کاربردهای عمومی، تابلوهای فرمان و سیستم‌های HVAC ایده‌آل است.

4. کنتاکتورهای کم‌صدا یا DC

کنتاکتورهایی با بوبین DC برای محیط‌هایی طراحی شده‌اند که نویز صوتی اهمیت دارد. این کنتاکتورها عملکرد آرام‌تری دارند و در مراکز داده یا آزمایشگاه‌ها کاربرد دارند.

5. کنتاکتورهای دارای تایمر یا کمکی

برخی مدل‌ها به‌صورت ترکیبی با تایمر، کلیدهای کمکی یا ماژول‌های کنترل عرضه می‌شوند که در خودکارسازی فرایندها بسیار کاربردی هستند.

اجزای ساختاری کنتاکتور

کنتاکتورهای اشنایدر مانند سایر برندهای معتبر، از چند بخش کلیدی تشکیل شده‌اند که هماهنگی این اجزا منجر به عملکرد دقیق و مطمئن آن‌ها می‌شود. شناخت دقیق این اجزا به درک بهتر نحوه نصب، تعمیر و نگهداری کنتاکتور کمک زیادی می‌کند.

1. بوبین مغناطیسی (Coil)

بوبین بخش اصلی تحریک الکترومغناطیسی است که با عبور جریان برق، میدان مغناطیسی تولید می‌کند. این میدان باعث حرکت تیغه‌های کنتاکتور می‌شود. ولتاژ بوبین می‌تواند DC یا AC و معمولاً در محدوده 24V تا 220V باشد. باید حتماً با ولتاژ مدار فرمان مطابقت داشته باشد.

2. تیغه‌های قدرت (Main Contacts)

این تیغه‌ها وظیفه عبور جریان بار اصلی را دارند. تیغه‌ها معمولاً از جنس آلیاژهای مقاوم به سایش و قوس الکتریکی هستند و در حالت عادی باز (NO) هستند. هنگام تحریک بوبین، این تیغه‌ها بسته می‌شوند.

3. تیغه‌های کمکی (Auxiliary Contacts)

برای کاربردهای کنترلی، تیغه‌های کمکی به کار می‌روند. این تیغه‌ها می‌توانند در حالت عادی بسته (NC) یا باز (NO) باشند و معمولاً برای فرمان به لامپ‌های سیگنال، رله‌ها یا مدارهای منطقی استفاده می‌شوند.

4. فنر بازگشت

فنر داخلی که وظیفه بازگرداندن تیغه‌ها به حالت اولیه پس از قطع جریان بوبین را بر عهده دارد. عملکرد صحیح این فنر برای جلوگیری از گیر کردن تیغه‌ها ضروری است.

5. قاب و ترمینال‌ها

قاب کنتاکتور معمولاً از پلاستیک مقاوم در برابر حرارت و ضربه ساخته می‌شود. در بخش بالایی و پایینی کنتاکتور، ترمینال‌های قدرت و فرمان جهت اتصال سیم‌ها قرار دارند.

نقش کنتاکتور در مدار الکتریکی

کنتاکتور نقش حیاتی در قطع و وصل ایمن جریان الکتریکی در مدارهای قدرت ایفا می‌کند. برخلاف کلیدهای دستی که نیاز به اپراتور دارند، کنتاکتورها از طریق فرمان الکتریکی عمل می‌کنند و امکان اتوماسیون فرآیند را فراهم می‌سازند.

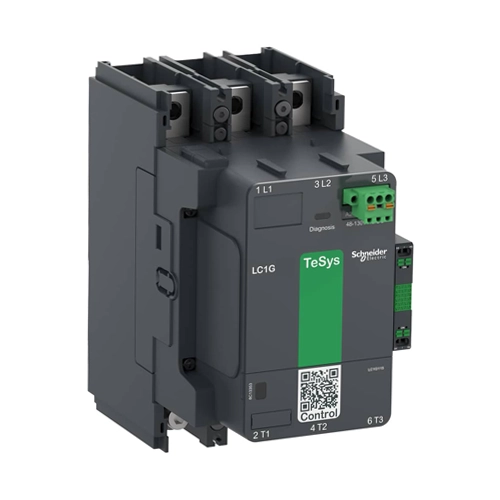

آموزش نصب کنتاکتور اشنایدر

کاربرد در مدارهای فرمان و قدرت

در مدارهای قدرت، کنتاکتور مستقیماً مسیر جریان بارهای بزرگ مانند موتورهای سه فاز را کنترل می‌کند. در مدار فرمان، از طریق کلیدهای فشاری (PUSH BUTTON)، تایمرها یا PLC دستور قطع و وصل صادر می‌شود که این دستور به بوبین کنتاکتور منتقل شده و موجب تحریک آن می‌گردد.

حفاظت از تجهیزات

کنتاکتورها معمولاً در کنار کلیدهای حرارتی (Overload Relay) یا فیوزها نصب می‌شوند تا در صورت بروز اضافه‌بار، حفاظت لازم از تجهیزات صورت گیرد. اتصال این اجزا با هم، سیستمی مطمئن برای کنترل و حفاظت موتور به وجود می‌آورد.

قابلیت فرمان از راه دور

یکی از مزایای مهم استفاده از کنتاکتور، امکان کنترل از فاصله دور است. این ویژگی در اتوماسیون صنعتی و کنترل از طریق PLC یا اسکادا بسیار مؤثر و ضروری است.

ابزار و لوازم مورد نیاز برای نصب

برای نصب دقیق و ایمن کنتاکتور اشنایدر، نیاز به مجموعه‌ای از ابزارهای عمومی و تخصصی برق‌کاری است. آماده‌سازی این ابزارها پیش از شروع کار، سرعت و دقت نصب را به‌شکل چشمگیری افزایش می‌دهد.

ابزارهای عمومی

• پیچ‌گوشتی دوسو و چهارسو: برای بستن ترمینال‌ها و مونتاژ تجهیزات در تابلو برق.
• سیم‌چین و سیم‌لخت‌کن: جهت برش سیم‌ها و جدا کردن روکش آن‌ها.
• مولتی‌متر دیجیتال: برای تست ولتاژ، اتصال صحیح و عملکرد بوبین کنتاکتور.
• آچار آلن و رینگی: برای بستن پایه‌ها یا نصب کنتاکتور روی ریل یا تابلو.

لوازم الکتریکی مورد نیاز

• سیم با سطح مقطع مناسب: بسته به جریان عبوری از تیغه‌ها باید سیم مناسب انتخاب شود.
• ترمینال یا سرسیم: برای اتصال مطمئن و تمیز سیم‌ها به ترمینال کنتاکتور.
• رله حرارتی (در صورت نیاز): جهت حفاظت موتور یا مصرف‌کننده در برابر اضافه‌بار.
• محافظ بوبین: برخی نصاب‌ها از دیود یا مدار RC برای کاهش نویز و جلوگیری از آسیب بوبین استفاده می‌کنند.

نکته مهم: استفاده از تجهیزات استاندارد و دارای تاییدیه CE یا استاندارد ملی ایران توصیه می‌شود تا از خطرات احتمالی نظیر اتصال کوتاه یا آتش‌سوزی جلوگیری گردد.

انتخاب کنتاکتور مناسب بر اساس مشخصات فنی

انتخاب صحیح کنتاکتور متناسب با نوع کاربرد، جریان مصرفی، ولتاژ، شرایط محیطی و نوع بار از اهمیت بسیار بالایی برخوردار است. یک انتخاب نادرست ممکن است منجر به گرم‌شدن بیش از حد، کاهش عمر دستگاه یا حتی آسیب به تجهیزات شود. در این بخش به بررسی شاخص‌های اصلی برای انتخاب کنتاکتور مناسب می‌پردازیم.

1. جریان نامی (Rated Current)

مهم‌ترین عامل در انتخاب کنتاکتور، میزان جریان عبوری از تیغه‌های قدرت است. باید جریان کاری تجهیز مصرفی (مثلاً موتور) را مشخص کرده و کنتاکتوری با جریان نامی حداقل برابر یا کمی بیشتر انتخاب کرد. به‌عنوان مثال برای موتوری با جریان 18 آمپر، کنتاکتور 25 آمپر مناسب‌تر است تا اضافه‌بار کنتاکتور کاهش یابد.

2. ولتاژ تغذیه بوبین

بوبین کنتاکتور باید با ولتاژ مدار فرمان تطابق کامل داشته باشد. بوبین‌ها ممکن است با ولتاژهای AC یا DC در بازه‌های 24V، 48V، 110V یا 220V طراحی شده باشند. انتخاب اشتباه باعث عدم عملکرد یا سوختن بوبین می‌شود.

3. نوع بار و کلاس کاری

کنتاکتورها بر اساس استاندارد IEC به دسته‌های AC1، AC3، AC4 و… تقسیم می‌شوند. برای بارهای مقاومتی از نوع AC1، برای موتورهای سه فاز از نوع AC3، و برای بارهای شدید نظیر ترمزهای موتور یا اینورترها از نوع AC4 استفاده می‌شود. کنتاکتور باید مطابق با نوع بار انتخاب شود.

4. دمای محیط و شرایط نصب

در محیط‌هایی با دمای بالا یا گردوغبار زیاد، باید از کنتاکتورهای دارای درجه حفاظت (IP) مناسب استفاده کرد یا از تهویه مناسب در تابلو بهره برد. دمای کاری و کلاس حرارتی باید بررسی گردد.

نحوه سری و موازی کردن کنتاکتور

گرچه کنتاکتورها معمولاً به‌صورت مستقل در مدارها استفاده می‌شوند، گاهی اوقات لازم است برای افزایش ظرفیت، تقسیم بار، یا ایجاد مدارهای منطقی از چند کنتاکتور به‌صورت سری یا موازی بهره گرفت. نحوه اتصال آن‌ها باید با دقت و طبق اصول مهندسی انجام شود.

اتصال سری تیغه‌های قدرت

در برخی موارد برای افزایش سطح ایمنی یا اطمینان، دو یا چند کنتاکتور را به‌صورت سری قرار می‌دهند. مثلاً در سیستم‌های برق DC فشار بالا برای کنترل بهتر قوس الکتریکی. در این حالت، باز شدن هر یک از کنتاکتورها موجب قطع کامل مدار می‌شود.

اتصال موازی بوبین‌ها

در صورتی‌که بخواهیم چند کنتاکتور به‌صورت همزمان عمل کنند، می‌توان بوبین آن‌ها را به‌صورت موازی به یک منبع فرمان وصل کرد. این روش برای کنترل چند موتور یا مصرف‌کننده همزمان استفاده می‌شود.

قفل مکانیکی یا الکتریکی (Interlock)

برای جلوگیری از وصل همزمان دو کنتاکتور که در مدار معکوس‌گرد یا ستاره-مثلث استفاده می‌شوند، از مدار قفل‌کننده (اینترلاک) بهره می‌برند. این اتصال معمولاً با استفاده از تیغه‌های کمکی NC یا مدار منطقی پیاده‌سازی می‌شود.

جدول مقایسه و معرفی پرمصرف‌ترین مدل‌های کنتاکتور اشنایدر

مدل	جریان نامی (A)	ولتاژ بوبین	کلاس کاری	کاربرد	قیمت حدودی (تومان)
LC1D09	9A	24V / 220V	AC3	مدارهای فرمان، موتورهای کوچک	۶۰۰٬۰۰۰
LC1D12	12A	24V / 220V	AC3	پمپ‌های خانگی، تهویه مطبوع	۷۰۰٬۰۰۰
LC1D18	18A	220V	AC3	موتورهای سه فاز صنعتی سبک	۸۰۰٬۰۰۰
LC1D25	25A	220V	AC3	موتورهای صنعتی، پمپ و فن	۹۵۰٬۰۰۰
LC1D32	32A	220V	AC3	تابلو برق صنعتی، تهویه صنعتی	۱,۱۵۰٬۰۰۰
LC1D40	40A	220V	AC3	کمپرسور، آسانسور، خطوط تولید	۱,۵۰۰٬۰۰۰
LC1F115	115A	220V	AC3	صنایع سنگین، دیزل ژنراتور	۴,۹۰۰٬۰۰۰
LC1F185	185A	220V	AC3	راه‌اندازی موتورهای بزرگ صنعتی	۷,۸۰۰٬۰۰۰
LC1F265	265A	220V	AC3	تابلو برق پالایشگاهی، نفت و گاز	۱۱,۵۰۰٬۰۰۰

توجه: قیمت‌ها تخمینی بوده و بسته به نرخ ارز، نوسانات بازار، موجودی و گارانتی ممکن است متفاوت باشند. لطفاً پیش از خرید، با نمایندگی یا فروشگاه‌های معتبر مشورت نمایید.

مراحل گام‌به‌گام نصب کنتاکتور

نصب کنتاکتور اشنایدر با رعایت اصول و استانداردها انجام می‌شود. در این بخش مراحل نصب به ترتیب توضیح داده می‌شود تا کاربران بتوانند با اطمینان و ایمنی کامل آن را انجام دهند.

1. خاموش‌کردن منبع تغذیه

پیش از هرگونه اقدام، باید منبع برق اصلی قطع شده و از عدم وجود ولتاژ با استفاده از مولتی‌متر اطمینان حاصل شود.

2. انتخاب محل نصب مناسب

کنتاکتور باید در تابلو برق، روی ریل DIN یا سطح صاف و خشک، دور از منابع گرما، نصب گردد. فضای کافی برای تهویه و سیم‌کشی در نظر گرفته شود.

3. نصب فیزیکی کنتاکتور

کنتاکتور با استفاده از پیچ یا روی ریل DIN به‌صورت محکم بسته شود. اگر نیاز به اضافه‌کردن ماژول کمکی یا رله حرارتی است، آن‌ها نیز در همین مرحله مونتاژ می‌شوند.

4. اتصال سیم‌های قدرت

سیم‌های مربوط به ورودی و خروجی جریان قدرت به ترمینال‌های L1، L2، L3 (ورودی) و T1، T2، T3 (خروجی) بسته می‌شوند. سیم‌ها باید به‌درستی سایزبندی و سرسیم‌گذاری شوند.

5. اتصال سیم‌های فرمان به بوبین

سیم‌های مدار فرمان به ترمینال‌های A1 و A2 متصل می‌شوند. در صورت نیاز می‌توان از تیغه‌های کمکی برای اضافه‌کردن لامپ سیگنال یا قفل استفاده کرد.

6. تست نهایی

پس از تکمیل نصب، مدار را تحت ولتاژ قرار دهید و عملکرد بوبین، تیغه‌ها و مدار فرمان را بررسی کنید. صدای جذب بوبین و روشن‌شدن لامپ‌ها نشانه عملکرد صحیح است.

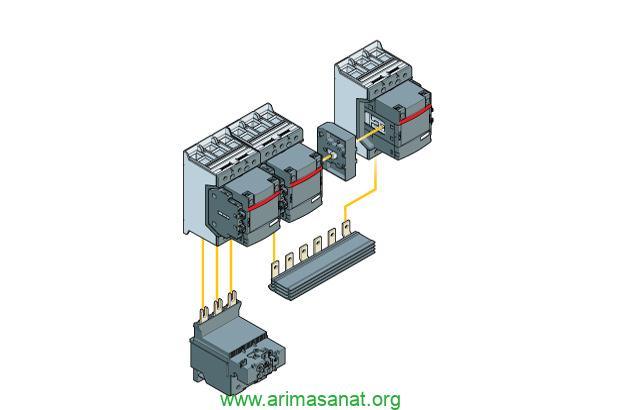

نصب کنتاکتور بر روی ریل دین (DIN Rail)

نصب کنتاکتور روی ریل دین (DIN Rail) یکی از متداول‌ترین روش‌های نصب در تابلو برق‌های صنعتی و خانگی است. این ریل‌ها که مطابق استانداردهای بین‌المللی طراحی شده‌اند، امکان نصب آسان، ایمن و بدون پیچ‌کاری را برای تجهیزات فراهم می‌کنند.

1. آشنایی با ریل DIN

ریل دین معمولاً از فلز گالوانیزه ساخته شده و دارای ابعاد استاندارد (مانند 35 میلی‌متری) است. این ریل به دیواره تابلو پیچ می‌شود و دستگاه‌هایی مانند کنتاکتور، ترمینال، کلید مینیاتوری و تایمر به‌راحتی روی آن سوار می‌شوند.

2. آماده‌سازی محل نصب

قبل از نصب کنتاکتور روی ریل، باید از استحکام ریل، رعایت فاصله مناسب بین تجهیزات، و ظرفیت بار تابلو مطمئن شوید. رعایت تهویه مناسب و فاصله استاندارد بین تجهیزات مجاور ضروری است.

3. نصب کنتاکتور روی ریل

برای نصب، قسمت پایین کنتاکتور را کمی کج کرده و به پایین ریل قلاب کنید. سپس قسمت بالای آن را با فشار کمی به داخل فشار دهید تا گیره فنری در جای خود قفل شود. اطمینان حاصل کنید که کنتاکتور به‌درستی در جای خود قرار گرفته و لق نمی‌زند.

4. جداسازی از ریل

برای جدا کردن کنتاکتور از ریل، اهرم قفل‌کن پایین آن را به سمت بیرون بکشید و همزمان کنتاکتور را به سمت بالا بلند کنید. این کار باید با دقت انجام شود تا آسیبی به تجهیزات مجاور وارد نشود.

روش صحیح سیم‌کشی و اتصالات

سیم‌کشی درست و اصولی کنتاکتور نه‌تنها از نظر عملکرد اهمیت دارد، بلکه در جلوگیری از ایجاد حرارت، نویز الکتریکی و خرابی‌های ناگهانی نیز نقش اساسی ایفا می‌کند. در این بخش به اصول و نکات سیم‌کشی صحیح می‌پردازیم.

1. استفاده از سیم با سطح مقطع مناسب

سیم مورد استفاده باید متناسب با جریان مصرفی انتخاب شود. برای مثال، برای جریان 25 آمپر باید حداقل از سیم 4 میلی‌متر مربع استفاده گردد. استفاده از سیم نازک باعث گرم شدن و در نهایت سوختن ترمینال‌ها خواهد شد.

2. سرسیم‌گذاری صحیح

همه سیم‌ها باید به‌صورت استاندارد سرسیم‌گذاری شوند. سرسیم باید کاملاً به سیم فشرده شده و به‌خوبی درون ترمینال محکم گردد. استفاده از سرسیم‌های استاندارد باعث اتصال بهتر و کاهش مقاومت می‌شود.

3. رعایت پلاریته و ترتیب سیم‌ها

ترمینال‌های L1، L2، L3 مربوط به ورودی برق و T1، T2، T3 خروجی هستند. در هنگام سیم‌کشی باید این ترتیب رعایت شود تا از بروز اختلالات در عملکرد موتور و سایر تجهیزات جلوگیری شود.

4. تفکیک مدار فرمان و قدرت

سیم‌های مدار فرمان (A1 و A2) باید به‌صورت مجزا و با رنگ‌بندی مشخص از سیم‌های قدرت تفکیک شوند. معمولاً رنگ آبی برای نول، قرمز برای فاز و زرد برای مدار فرمان به‌کار می‌رود.

آزمایش و تست عملکرد کنتاکتور

پس از نصب و سیم‌کشی کنتاکتور، انجام تست‌های عملکردی بسیار مهم است تا از صحت عملکرد آن اطمینان حاصل شود. این مرحله از مراحل اصلی راه‌اندازی محسوب می‌شود و می‌تواند از بروز خرابی‌های بعدی جلوگیری کند.

1. بررسی بصری

ابتدا ظاهر کنتاکتور، سفت بودن ترمینال‌ها، عدم وجود سیم لخت و سلامت اتصالات بررسی شود. در صورت مشاهده هرگونه شل‌بودن یا اتصالات ناایمن، اصلاح صورت گیرد.

2. تست دستی عملکرد بوبین

با تحریک بوبین از طریق کلید فرمان یا ارسال ولتاژ مستقیم، باید صدای جذب تیغه‌ها شنیده شود و لامپ سیگنال (در صورت وجود) روشن شود. عدم جذب ممکن است به دلیل خرابی بوبین یا اتصال نادرست باشد.

3. تست عبور جریان

پس از اطمینان از عملکرد بوبین، می‌توان با استفاده از آمپرمتر یا مولتی‌متر بررسی کرد که جریان از طریق تیغه‌های قدرت عبور می‌کند یا نه. در صورت مشاهده ولتاژ دو سر مصرف‌کننده، مدار به‌درستی وصل شده است.

4. تست بار در شرایط واقعی

در این مرحله، مصرف‌کننده واقعی (مثلاً موتور) به مدار متصل شده و عملکرد کامل کنتاکتور تحت بار واقعی بررسی می‌شود. باید به دمای کنتاکتور، صدای غیرعادی و نشانه‌های احتمالی خطا دقت شود.

5. بررسی عملکرد تیغه‌های کمکی

در صورتی‌که تیغه‌های NO یا NC کمکی در مدار فرمان استفاده شده‌اند، باید عملکرد آن‌ها در حالت قطع و وصل بررسی شود. این تیغه‌ها نقش مهمی در مدارهای منطقی و اعلام وضعیت دارند.

اشتباهات رایج در نصب کنتاکتور

نصب نادرست کنتاکتور ممکن است منجر به اختلال عملکرد، کاهش عمر مفید یا حتی آسیب به تجهیزات شود. شناسایی اشتباهات رایج، نقش مهمی در افزایش ایمنی و بهره‌وری سیستم‌های کنترلی دارد.

1. انتخاب اشتباه بوبین

یکی از رایج‌ترین اشتباهات، انتخاب بوبین با ولتاژ نامناسب است. به‌عنوان مثال، اگر ولتاژ تغذیه مدار فرمان 220 ولت باشد ولی بوبین کنتاکتور 24 ولت باشد، کنتاکتور عمل نخواهد کرد. هم‌چنین بوبین با ولتاژ بالاتر از مورد نیاز ممکن است منجر به سوختن آن شود.

2. عدم توجه به جریان نامی تیغه‌ها

نصب کنتاکتور با جریان کمتر از نیاز مصرف‌کننده، باعث داغ شدن تیغه‌ها، قوس الکتریکی زیاد و کاهش عمر دستگاه خواهد شد. همیشه باید کنتاکتور با ضریب اطمینان مناسب انتخاب شود.

3. سیم‌کشی اشتباه ترمینال‌ها

اشتباه در اتصال ورودی و خروجی (مثلاً اشتباه گرفتن ترمینال‌های L با T) می‌تواند باعث عملکرد معکوس موتور یا عدم عملکرد مصرف‌کننده شود. همچنین اشتباه در اتصال A1 و A2 بوبین نیز باعث عدم تحریک آن می‌شود.

4. عدم استفاده از سرسیم مناسب

سیم‌کشی بدون استفاده از سرسیم استاندارد باعث اتصالات نامطمئن، ایجاد جرقه و خطر آتش‌سوزی خواهد شد. همه اتصالات باید با سرسیم یا فیش مخصوص انجام شود.

5. نصب در مکان‌های مرطوب یا پر گردوغبار

نصب کنتاکتور در مکان‌هایی که فاقد تهویه یا دارای رطوبت و گردوغبار زیاد است، باعث زنگ‌زدگی، اتصال کوتاه یا کاهش ایمنی می‌شود. در این شرایط باید از تابلوهای ضد آب (IP65 یا بالاتر) استفاده شود.

نکات ایمنی در زمان نصب

رعایت نکات ایمنی هنگام نصب کنتاکتور نه‌تنها از آسیب به تجهیزات جلوگیری می‌کند، بلکه جان تکنسین یا اپراتور را نیز محافظت می‌نماید. در ادامه، به مهم‌ترین اصول ایمنی اشاره می‌کنیم.

1. قطع کامل برق پیش از نصب

همیشه پیش از شروع نصب، برق ورودی باید به‌طور کامل قطع و قفل شود. استفاده از سیستم قفل-برچسب (LOTO) برای جلوگیری از وصل ناخواسته برق توصیه می‌شود.

2. استفاده از دستکش و ابزار عایق‌دار

استفاده از ابزار عایق‌دار، دستکش مخصوص برق‌کاری و کفش ایمنی ضروری است. هیچ‌گاه نباید با دست خالی به ترمینال‌ها یا سیم‌های برقدار دست زد.

3. رعایت فاصله بین تجهیزات

برای جلوگیری از انتقال حرارت یا اختلال الکترومغناطیسی، باید بین کنتاکتور و سایر تجهیزات مانند رله‌ها، فیوزها یا PLC فاصله کافی در نظر گرفت.

4. نصب در تابلوهای استاندارد

نصب کنتاکتور باید درون تابلوهای فلزی یا پلاستیکی با تهویه مناسب و استاندارد انجام شود. وجود شینه ارت و نول نیز از الزامات ایمنی است.

5. آزمایش نهایی پس از نصب

قبل از بهره‌برداری، باید کلیه اتصالات، عملکرد بوبین، وضعیت تیغه‌ها و عایق‌بودن مدار تست شود. بهتر است از متخصص برق برای تأیید نهایی استفاده شود.

تصاویر و نمودارهای عملی از نصب

تصاویر و نمودارهای کاربردی، به‌عنوان ابزارهای کمکی، نقش مهمی در درک بهتر مراحل نصب و عملکرد کنتاکتور دارند. در این قسمت، به معرفی متداول‌ترین انواع دیاگرام‌ها و مثال‌های تصویری می‌پردازیم.

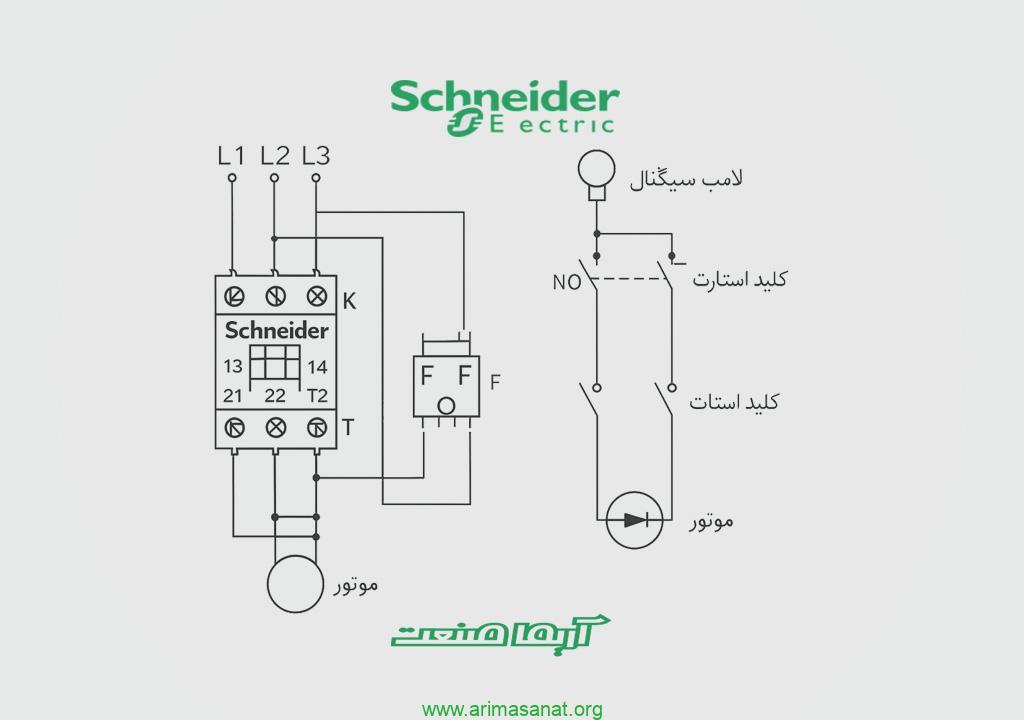

1. دیاگرام مدار فرمان و قدرت

مدار فرمان معمولاً شامل کلید استارت، استوپ، بوبین کنتاکتور، تیغه‌های کمکی و لامپ سیگنال است. مدار قدرت نیز شامل ورودی سه فاز، تیغه‌های L و T کنتاکتور و خروجی به مصرف‌کننده (مانند موتور) می‌باشد.

2. شماتیک نصب روی ریل DIN

نمایش تصویری نصب فیزیکی کنتاکتور روی ریل دین، همراه با جانمایی سایر تجهیزات مانند رله حرارتی و ترمینال‌ها. این دیاگرام برای تکنسین‌ها بسیار مفید است.

3. عکس‌های واقعی از نصب صحیح

نمایش عکس‌هایی از نصب تمیز، مرتب و استاندارد کنتاکتور درون تابلو برق صنعتی، کمک می‌کند نصابان تازه‌کار اصول چیدمان و سیم‌کشی را بیاموزند.

4. نمودار تعویض کنتاکتور خراب

در این نمودار، مراحل تعویض یک کنتاکتور معیوب با مدل مشابه نمایش داده می‌شود؛ شامل قطع برق، باز کردن ترمینال‌ها، جداسازی از ریل، نصب کنتاکتور جدید و اتصال مجدد.

نکته مهم: استفاده از مستندات فنی شرکت اشنایدر مانند دیتاشیت‌ها و راهنمای نصب درک کامل‌تری از نحوه سیم‌کشی و عملکرد دقیق هر مدل به شما می‌دهد.

جدول ۴۰ مدل پرفروش و صنعتی کنتاکتور اشنایدر – سری TeSys D



کد فنی	جریان نامی (A)	ولتاژ بوبین	تعداد پل	کلاس کاری	قدرت موتور (kW)	کاربرد معمول
LC1D09	9	24V / 220V	3P	AC3	4 kW	موتورهای کوچک، فن خانگی
LC1D12	12	220V	3P	AC3	5.5 kW	پمپ و کمپرسور کوچک
LC1D18	18	220V	3P	AC3	7.5 kW	موتورهای صنعتی سبک
LC1D25	25	220V	3P	AC3	11 kW	پمپ صنعتی، فن صنعتی
LC1D32	32	220V	3P	AC3	15 kW	هواساز، کمپرسور متوسط
LC1D40	40	220V	3P	AC3	18.5 kW	موتور آسانسور، نوار نقاله
LC1D50	50	220V	3P	AC3	22 kW	پرس صنعتی سبک
LC1D65	65	220V	3P	AC3	30 kW	جرثقیل، موتور سنگین
LC1D80	80	220V	3P	AC3	37 kW	فن بزرگ صنعتی
LC1D95	95	220V	3P	AC3	45 kW	سیستم خنک‌کن پتروشیمی
LC1D115	115	220V	3P	AC3	55 kW	موتور پمپ بزرگ
LC1D150	150	220V	3P	AC3	75 kW	صنایع فولاد
LC1D170	170	220V	3P	AC3	90 kW	موتورهای نورد
LC1D180	180	220V	3P	AC3	100 kW	تاسیسات سنگین
LC1D205	205	220V	3P	AC3	110 kW	نوار نقاله معدنی
LC1D245	245	220V	3P	AC3	132 kW	پمپ معدن
LC1D265	265	220V	3P	AC3	160 kW	جرثقیل سقفی
LC1D300	300	220V	3P	AC3	200 kW	نیروگاه مقیاس کوچک
LC1D330	330	220V	3P	AC3	220 kW	صنایع سیمان
LC1D400	400	220V	3P	AC3	250 kW	سیستم برق اضطراری

نصب کنتاکتور در مدار سه فاز و کار با موتور

یکی از پرکاربردترین موارد استفاده از کنتاکتور، راه‌اندازی و کنترل موتورهای سه فاز در صنایع مختلف است. نصب صحیح کنتاکتور در این مدارها نه‌تنها عملکرد بهینه موتور را تضمین می‌کند، بلکه نقش مهمی در حفاظت الکتریکی و مکانیکی تجهیزات دارد.

1. اتصال سه‌فاز ورودی به کنتاکتور

در ورودی کنتاکتور، سه فاز از شبکه یا کلید اصلی به ترمینال‌های L1، L2، و L3 متصل می‌شود. این اتصال باید با سیم مناسب، عایق‌دار و سرسیم‌گذاری‌شده انجام گیرد. استفاده از شینه یا بارتغذیه نیز در تابلوهای صنعتی مرسوم است.

2. خروجی به موتور

خروجی‌های T1، T2، T3 به موتور سه فاز متصل می‌شوند. ترتیب این فازها بر جهت چرخش موتور تأثیر می‌گذارد؛ در صورت چرخش معکوس، کافی‌ست جای دو فاز در خروجی عوض شود.

3. استفاده از رله حرارتی

در مسیر خروجی موتور، معمولاً یک رله حرارتی (Overload Relay) نصب می‌شود تا در برابر اضافه‌بار از موتور محافظت کند. این رله به‌صورت سری با خروجی کنتاکتور قرار می‌گیرد و در صورت وقوع جریان بیش از حد، مدار فرمان را قطع می‌کند.

4. مدار فرمان مناسب موتور

مدار فرمان می‌تواند شامل کلید استارت (NO)، استوپ (NC)، تیغه کمکی کنتاکتور و چراغ سیگنال باشد. هنگام فشردن استارت، بوبین تحریک شده و موتور شروع به کار می‌کند. همچنین مدارهای پیشرفته‌تری مانند ستاره-مثلث، چپ‌گرد-راست‌گرد نیز به کمک چند کنتاکتور پیاده‌سازی می‌شوند.

بررسی مشکلات رایج و عیب‌یابی

در صورت عدم عملکرد صحیح کنتاکتور، باید ابتدا بررسی کرد مشکل از کجاست: بوبین، تیغه‌ها، تغذیه برق یا سیم‌کشی. در این بخش به رایج‌ترین ایرادات و روش‌های رفع آن‌ها اشاره می‌کنیم.

1. بوبین عمل نمی‌کند

دلایل ممکن: ولتاژ نرسیده به A1 و A2، سوختن بوبین، یا خرابی در کلید فرمان. راهکار: بررسی ولتاژ با مولتی‌متر و تعویض بوبین در صورت نیاز.

2. تیغه‌های قدرت نمی‌چسبند

ممکن است مکانیزم داخلی گیر کرده باشد یا فنر ضعیف شده باشد. گاهی هم جرقه و داغ‌شدن تیغه‌ها باعث بد کارکردن آن‌ها می‌شود. تمیز کردن تیغه‌ها یا تعویض کل کنتاکتور پیشنهاد می‌شود.

3. گرم‌شدن بیش از حد

اگر کنتاکتور بیشتر از جریان نامی کار کند یا اتصالات شل باشند، داغ می‌شود. این امر می‌تواند خطر آتش‌سوزی ایجاد کند. باید از سیم مناسب استفاده شود و اتصال‌ها سفت شوند.

4. صدا یا لرزش زیاد

وجود نویز در شبکه برق، نصب ناصحیح روی ریل یا خرابی هسته آهنی بوبین ممکن است باعث صداهای غیرعادی شود. در صورت وجود لرزش یا نویز زیاد، باید کنتاکتور بررسی و در صورت لزوم تعویض گردد.

نکات مهم در نگهداری و خدمات کنتاکتور

نگهداری منظم و اصولی از کنتاکتورها باعث افزایش عمر مفید آن‌ها، جلوگیری از خاموشی‌های ناخواسته و کاهش هزینه‌های تعمیر می‌شود. در ادامه، نکات کلیدی در نگهداری کنتاکتور شرح داده شده است.

1. بازدید دوره‌ای

باید به‌صورت ماهانه یا فصلی اتصالات، وضعیت تیغه‌ها، بوبین و درجه حرارت سطحی کنتاکتور بررسی شود. این بازدیدها مخصوصاً در تابلوهای صنعتی پرکاربرد بسیار ضروری است.

2. تمیزکاری سطحی

گردوغبار، دوده یا چربی ممکن است باعث ایجاد قوس الکتریکی یا کاهش تماس الکتریکی شود. با یک برس نرم یا هوای فشرده می‌توان سطح کنتاکتور را تمیز کرد. از حلال‌های الکلی استفاده نکنید مگر طبق دستورالعمل کارخانه.

3. سفت‌کردن اتصالات

در اثر لرزش و گرما، ترمینال‌ها ممکن است شل شوند. استفاده از پیچ‌گوشتی برای سفت‌کردن دوره‌ای ترمینال‌ها از بروز اتصال ضعیف جلوگیری می‌کند.

4. بررسی بوبین

اگر بوبین هنگام فرمان‌دادن صدای جذب ندارد یا داغ می‌کند، باید بررسی شود که آیا ولتاژ به آن می‌رسد یا خیر. در صورت خرابی، بوبین قابل تعویض است.

5. تعویض قطعات فرسوده

در صورت مشاهده ساییدگی، سوختگی یا کاهش کیفیت تماس در تیغه‌ها، باید کنتاکتور یا تیغه‌ها تعویض شوند. استفاده از قطعات اصلی اشنایدر توصیه می‌شود تا عملکرد سیستم حفظ شود.

جدول مقایسه مدل‌ها و قیمت کنتاکتورهای اشنایدر

کنتاکتورهای اشنایدر در مدل‌ها و سری‌های متنوعی عرضه می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه، جدول مقایسه‌ای از محبوب‌ترین مدل‌ها به همراه مشخصات فنی و حدود قیمت ارائه شده است (قیمت‌ها بر اساس بازار ایران در سال ۱۴۰۴ تخمینی هستند و ممکن است تغییر کنند).

مدل	جریان نامی	ولتاژ بوبین	کلاس کاری	کاربرد	قیمت تقریبی (تومان)
LC1D09	9A	24V / 220V	AC3	موتورهای کوچک، تابلو فرمان	۶۰۰٬۰۰۰
LC1D25	25A	220V	AC3	موتور متوسط، پمپ آب	۹۵۰٬۰۰۰
LC1D40	40A	220V	AC3	موتور صنعتی، کمپرسور	۱,۵۰۰٬۰۰۰
LC1F115	115A	220V	AC3	صنایع سنگین، دیزل ژنراتور	۴,۹۰۰٬۰۰۰
LC1D12BDC	12A	24V DC	AC1	سیستم‌های بی‌صدا، آزمایشگاه	۱,۳۰۰٬۰۰۰

نکته: برای خرید دقیق، حتماً مدل کامل به همراه ولتاژ بوبین و تیغه کمکی را از روی دیتاشیت بررسی کنید.

نتیجه‌گیری

نصب کنتاکتور اشنایدر نیازمند دانش فنی، دقت و رعایت اصول ایمنی است. این مقاله تلاش کرد تا با رویکردی گام‌به‌گام، از معرفی اجزای کنتاکتور تا نصب، تست و نگهداری آن، یک راهنمای جامع ارائه دهد. برند اشنایدر الکتریک به دلیل کیفیت بالا، تنوع مدل و سازگاری با تجهیزات مختلف، یکی از انتخاب‌های هوشمندانه در سیستم‌های قدرت و کنترل صنعتی به شمار می‌رود.

با شناخت اشتباهات رایج، انتخاب مدل مناسب بر اساس جریان، ولتاژ و شرایط محیطی، و رعایت اصول نصب صحیح، می‌توان عمر مفید کنتاکتور را افزایش داد و از عملکرد ایمن و پایدار آن بهره‌مند شد. همچنین نگهداری منظم و تست‌های دوره‌ای، از بروز خرابی‌های ناگهانی جلوگیری می‌کند.

در پایان پیشنهاد می‌شود برای خرید مطمئن از نمایندگی‌های رسمی یا فروشگاه‌های معتبر استفاده کنید و همواره به دیتاشیت فنی هر مدل مراجعه نمایید.

پرسش‌های متداول (FAQ)

1. از کجا بفهمیم کنتاکتور اشنایدر اصل است؟

بررسی برچسب سریال، لوگوی برجسته، بسته‌بندی استاندارد، و خرید از نمایندگی اشنایدر آریما صنعت  معتبر بهترین روش برای تشخیص اصالت کنتاکتور اشنایدر است.

2. آیا می‌توان کنتاکتور را بدون رله حرارتی استفاده کرد؟

بله، اما برای حفاظت موتور در برابر اضافه‌بار استفاده از رله حرارتی توصیه می‌شود. بدون آن، در صورت بروز خطا موتور ممکن است آسیب ببیند.

3. آیا ولتاژ بوبین و ولتاژ کاری کنتاکتور یکی هستند؟

خیر، ولتاژ بوبین مربوط به مدار فرمان است (مثلاً 24 یا 220 ولت) ولی ولتاژ کاری، مربوط به جریان عبوری از تیغه‌های قدرت می‌باشد (مثلاً 380 ولت سه فاز).

4. آیا کنتاکتور اشنایدر قابل تعمیر است؟

در برخی موارد مانند تعویض بوبین یا تیغه‌ها، بله. اما در صورت خرابی کلی، معمولاً تعویض کامل توصیه می‌شود.

5. چقدر طول می‌کشد تا یک کنتاکتور معمولی نصب شود؟

با در اختیار داشتن ابزار و تجربه کافی، نصب یک کنتاکتور معمولی حدود ۱۵ تا ۳۰ دقیقه زمان می‌برد. در پروژه‌های پیچیده‌تر، زمان بیشتری نیاز است.
