کلید اتوماتیک کمپکت اشنایدر چهار پل
کلید اتوماتیک چهار پل اشنایدر الکتریک: ویژگی‌ها و انواع
کلید اتوماتیک چهار پل اشنایدر الکتریک، برای کاربردهایی که نیاز به قطع نول به همراه فازها دارند، طراحی شده است و به‌ویژه در سیستم‌های توزیع برق و مدارهایی که نیاز به ایمنی بالا دارند، مورد استفاده قرار می‌گیرد.
رنج جریان نامی و قدرت قطع کلید اتوماتیک 4 پل اشنایدر
- رنج جریان نامی: 16 آمپر تا 1200 آمپر
- قدرت قطع: این کلیدها با قدرت قطع 25، 36، 50 و 70 کیلو آمپر تولید می‌شوند که در برابر اضافه بار و اتصال کوتاه محافظت کامل ارائه می‌دهند.
انواع تکنولوژی قطع در کلید اتوماتیک اشنایدر
- حفاظت حرارتی-مغناطیسی (TM-D): این نوع حفاظت با استفاده از بی‌متال برای حفاظت حرارتی (در برابر اضافه بار) و سیم‌پیچ مغناطیسی برای حفاظت در برابر اتصال کوتاه عمل می‌کند. این سیستم قابل تنظیم در برابر اضافه بار است، اما حفاظت مغناطیسی معمولاً ثابت است.
- حفاظت الکترونیکی (میکرولوژیک): در این سیستم، می‌توان حفاظت اضافه بار و اتصال کوتاه را به‌طور دقیق تنظیم کرد. حفاظت میکرولوژیک با استفاده از سیستم‌های الکترونیکی پیشرفته، دقت بالاتری در تنظیم و کنترل دارد و امکان تنظیم پارامترهایی مانند تاخیر کوتاه‌مدت و بلندمدت را نیز فراهم می‌کند.
MCCB مخفف چیست؟
MCCB مخفف عبارت Molded Case Circuit Breaker به معنای کلید اتوماتیک کمپکت است. این کلیدها برای قطع و وصل مدار و حفاظت در برابر جریان‌های غیرعادی و اتصال کوتاه طراحی شده‌اند. کلیدهای MCCB از یک محفظه قالب‌گیری شده (Molded Case) برخوردارند که تجهیزات داخلی را در برابر محیط محافظت می‌کند.
تفاوت بین کلید حرارتی (MPCB) و کلید کمپکت (MCCB)
- کاربرد و نوع حفاظت:
- کلید حرارتی (MPCB) یا Motor Protection Circuit Breaker، به‌طور خاص برای حفاظت از موتورهای الکتریکی طراحی شده و می‌تواند جریان‌های لحظه‌ای راه‌اندازی موتور را تحمل کند. این کلید در برابر اضافه بار و اتصال کوتاه حفاظت ارائه می‌دهد و معمولاً در رنج جریان‌های پایین‌تر به کار می‌رود.
- کلید کمپکت (MCCB)، یک کلید چندمنظوره است و برای حفاظت کلی مدارهای الکتریکی استفاده می‌شود. کلید MCCB می‌تواند رنج جریان بالاتری را پوشش دهد و در مدارهای ورودی تابلوهای برق، تأسیسات صنعتی و تجاری کاربرد دارد.
- نوع حفاظت:
- MPCB، معمولاً با حفاظت حرارتی-مغناطیسی برای اضافه بار و اتصال کوتاه تجهیز شده و قابلیت تنظیم دقیق بر اساس جریان نامی موتور را دارد.
- MCCB، به حفاظت‌های حرارتی-مغناطیسی یا الکترونیکی (میکرولوژیک) مجهز است که قابلیت تنظیم بیشتری را ارائه می‌دهد و برای کاربردهای سنگین و مدارهای توزیع برق ایده‌آل است.
- ساختار و استحکام:
- MPCB در ساختارهای کوچکتر و برای رنج جریان پایین تا متوسط تولید می‌شود.
- MCCB با ساختار قالب‌گیری شده (Molded Case) طراحی شده تا در برابر شرایط محیطی مقاوم باشد و برای رنج جریان‌های بالاتر مناسب است.
- محل استفاده:
- MPCB عمدتاً برای حفاظت مستقیم از موتورهای الکتریکی استفاده می‌شود.
- MCCB برای حفاظت کلی مدارهای الکتریکی و در تابلوهای برق اصلی کاربرد دارد.
کلیدهای کمپکت MCCB اشنایدر به دلیل قابلیت تنظیم بالا، مقاومت و دقت در حفاظت، گزینه‌ای مطمئن برای کاربردهای صنعتی و تجاری به شمار می‌روند.
کلید اتوماتیک کمپکت اشنایدر چهار پل از سری تجهیزات حفاظتی فشرده و کارآمد هستند که برای حفاظت از مدارهای سه‌فاز به همراه نول طراحی شده‌اند ، این کلیدها با دارا بودن چهار پل (سه فاز و نول) امکان قطع و وصل هم‌زمان هر چهار سیم را دارند و به‌طور مؤثری از تجهیزات در برابر اضافه‌بار، اتصال کوتاه و نشتی جریان محافظت می‌کنند. کلیدهای کمپکت چهار پل اشنایدر به دلیل طراحی جمع‌وجور و ظرفیت قطع مناسب، در پروژه‌های صنعتی، تجاری و مسکونی به کار می‌روند.
ویژگی‌های کلید اتوماتیک کمپکت چهار پل اشنایدر
- حفاظت حرارتی و مغناطیسی: این کلیدها با حفاظت حرارتی-مغناطیسی از تجهیزات در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کنند. حفاظت حرارتی از مدار در برابر افزایش دما و اضافه‌بار محافظت می‌کند و حفاظت مغناطیسی به سرعت در صورت بروز اتصال کوتاه مدار را قطع می‌کند.
- چهار پل (سه فاز + نول): کلیدهای چهار پل اشنایدر به گونه‌ای طراحی شده‌اند که هر چهار پل (سه فاز و نول) را به صورت هم‌زمان قطع و وصل می‌کنند. این ویژگی باعث می‌شود که کلید بتواند مدار را به صورت کامل از مدار قطع کند و ایمنی بیشتری فراهم کند.
- واحد کنترلی الکترونیکی میکرولوجیک: این کلیدها به واحدهای کنترلی میکرولوجیک مجهز هستند که امکان تنظیم جریان قطع، زمان تاخیر و دیگر ویژگی‌های حفاظتی را به کاربر می‌دهد. واحد کنترلی میکرولوجیک قابلیت تنظیم دقیق جریان و حفاظت دقیق‌تر از تجهیزات را فراهم می‌کند.
- نشانگر وضعیت و تشخیص خطا: کلیدهای کمپکت چهار پل اشنایدر دارای نشانگرهای وضعیت هستند که به کاربر این امکان را می‌دهد تا به راحتی وضعیت کلید و خطاهای احتمالی را بررسی کرده و در صورت بروز مشکل، اقدامات لازم را انجام دهند.
- طراحی فشرده و نصب آسان: این کلیدها با طراحی فشرده، به راحتی در تابلوهای برق نصب می‌شوند و فضای کمی اشغال می‌کنند. نصب و استفاده از آنها نیز بسیار ساده است و نیاز به فضای کمتری دارند.
- قابلیت اتصال به سیستم‌های هوشمند و مدیریت انرژی: این کلیدها می‌توانند به سیستم‌های مدیریت انرژی متصل شوند که امکان پایش و مدیریت مصرف انرژی را فراهم می‌کنند و به بهینه‌سازی مصرف برق کمک می‌کنند.
مدل‌های رایج کلید اتوماتیک کمپکت چهار پل اشنایدر
اشنایدر الکتریک مدل‌های مختلفی از کلیدهای کمپکت چهار پل را عرضه می‌کند که بسته به نیاز پروژه، ظرفیت و امکانات حفاظتی متفاوتی دارند:

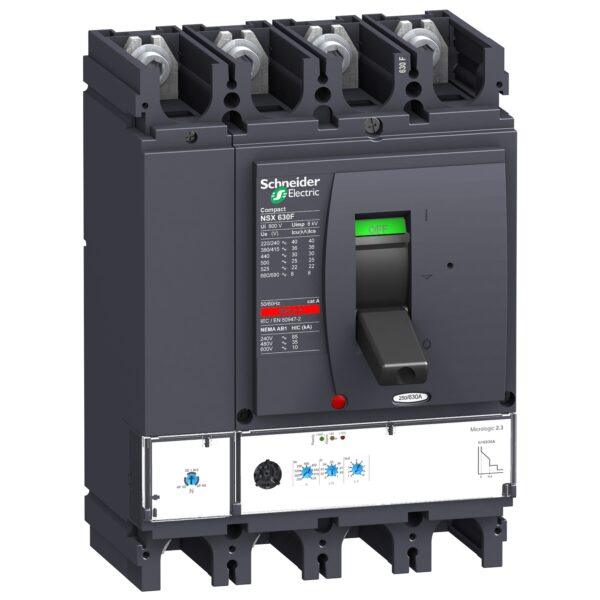

- Compact NSX: این سری از کلیدهای کمپکت به طور خاص برای مدارهای با ظرفیت متوسط طراحی شده و دارای واحد کنترلی میکرولوجیک با تنظیمات حفاظتی دقیق است. کلیدهای سری NSX در آمپراژهای مختلف از 100 تا 630 آمپر عرضه می‌شوند و برای پروژه‌های متنوعی مناسب هستند.
- Compact NS: این سری دارای ظرفیت‌های بالاتری است و برای مدارهای با جریان‌های بالا و زیرساخت‌های بزرگ مناسب است.
کاربردهای کلید اتوماتیک کمپکت چهار پل اشنایدر
- تابلوهای برق اصلی و فرعی در ساختمان‌های تجاری و اداری: این کلیدها برای محافظت از مدارهای سه‌فاز به همراه نول در ساختمان‌های تجاری و اداری به کار می‌روند و امکان کنترل و قطع و وصل مدار را به صورت کامل فراهم می‌کنند.
- پروژه‌های صنعتی و زیرساختی: در صنایع و کارخانجات برای حفاظت از مدارهای توزیع برق سه‌فاز استفاده می‌شوند.
- سیستم‌های UPS و برق اضطراری: این کلیدها در سیستم‌های UPS و ژنراتورهای اضطراری برای کنترل ایمن جریان برق استفاده می‌شوند.
- سیستم‌های تهویه و سرمایش صنعتی: برای حفاظت از تجهیزات سرمایشی و تهویه‌ای که به مدارهای سه‌فاز به همراه نول نیاز دارند، به کار گرفته می‌شوند.
مزایای کلید اتوماتیک کمپکت چهار پل اشنایدر
- حفاظت جامع و ایمنی بالا: با قطع هم‌زمان هر چهار پل (سه فاز و نول)، ایمنی و حفاظت مدار افزایش می‌یابد.
- کاهش هزینه‌های نگهداری و تعمیرات: با جلوگیری از آسیب‌های ناشی از اضافه‌بار و اتصال کوتاه، هزینه‌های نگهداری و تعمیرات کاهش می‌یابد.
- کاربری آسان و نصب راحت: طراحی فشرده و نصب ساده این کلیدها، استفاده از آنها را در انواع تابلوهای برق ممکن می‌سازد.
- امکان مدیریت هوشمند انرژی: با اتصال به سیستم‌های هوشمند، این کلیدها امکان بهینه‌سازی مصرف انرژی و مدیریت بهتر برق را فراهم می‌کنند.
جمع‌بندی
کلید اتوماتیک کمپکت چهار پل اشنایدر با قابلیت حفاظت حرارتی-مغناطیسی و طراحی فشرده، یک راه‌حل ایمن و مطمئن برای حفاظت از مدارهای سه‌فاز به همراه نول است. این کلیدها با دارا بودن ویژگی‌های پیشرفته حفاظتی و قابلیت اتصال به سیستم‌های هوشمند، در پروژه‌های صنعتی، تجاری و زیرساختی بسیار پرکاربرد هستند و حفاظت و کنترل کاملی را برای مدارها فراهم می‌کنند.
آریما صنعت به عنوان نمایندگی رسمی اشنایدر الکتریک در لاله‌زار، این کلیدهای کمپکت چهار پل و سایر تجهیزات حفاظتی اشنایدر را با پشتیبانی فنی و خدمات پس از فروش به مشتریان ارائه می‌دهد و آماده همکاری برای تامین تجهیزات مناسب در پروژه‌های مختلف است.
