کلید هوایی اشنایدر الکتریک

کلید هوایی اشنایدر: معرفی و ویژگی‌ها

کلید هوایی اشنایدر یکی از پیشرفته‌ترین کلیدهای اتوماتیک فشار ضعیف است که برای حفاظت مدارهای الکتریکی با جریان بالا طراحی شده است. این کلید در بازه 630 تا 6300 آمپر تولید می‌شود و با استفاده از فناوری پیشرفته، ایمنی و عملکرد بهینه‌ای را برای سیستم‌های الکتریکی ارائه می‌دهد.

ویژگی‌ها و عملکرد کلید هوایی اشنایدر

1. حفاظت چندگانه:
   • حفاظت در برابر اضافه بار.
   • حفاظت در برابر اتصال کوتاه آنی و تاخیری.
   • حفاظت در برابر اتصال به زمین.
2. سری‌های تولیدی:
   • سری NT: مناسب برای جریان‌های 630 تا 1600 آمپر، با قدرت قطع تا 65 کیلو آمپر.
   • سری NW: طراحی شده برای جریان‌های 800 تا 6300 آمپر، با قدرت قطع تا 100 کیلو آمپر.
3. انواع طراحی:
   • در دو نوع سه پل و چهار پل تولید می‌شود.
   • مجهز به واحد حفاظتی پیشرفته میکرولوجیک برای تنظیمات دقیق.

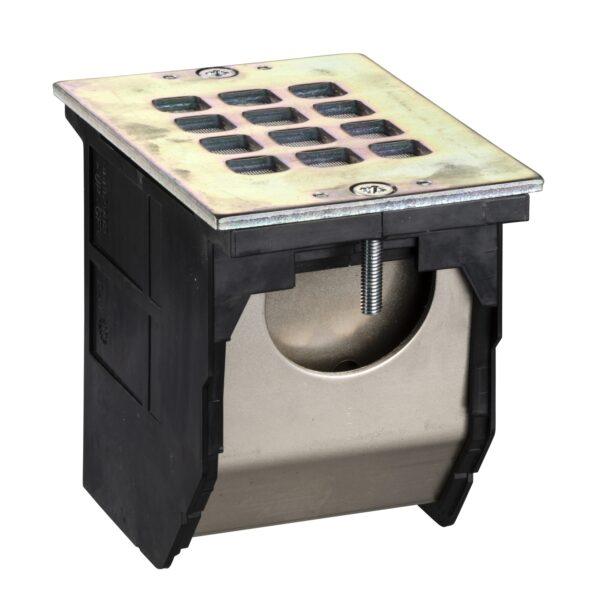

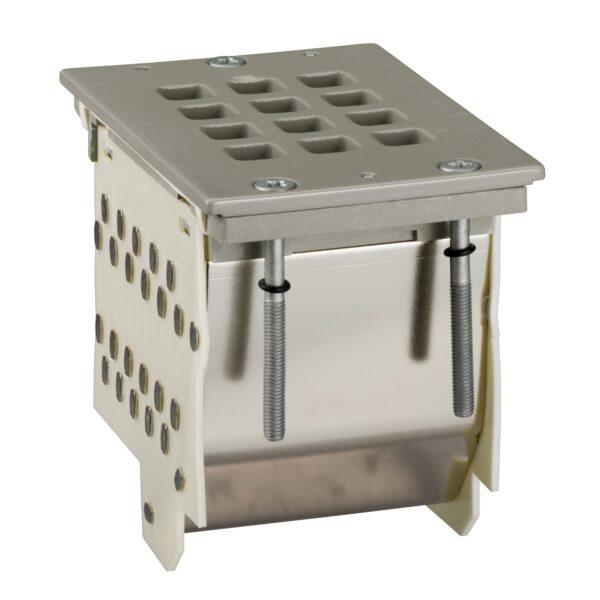

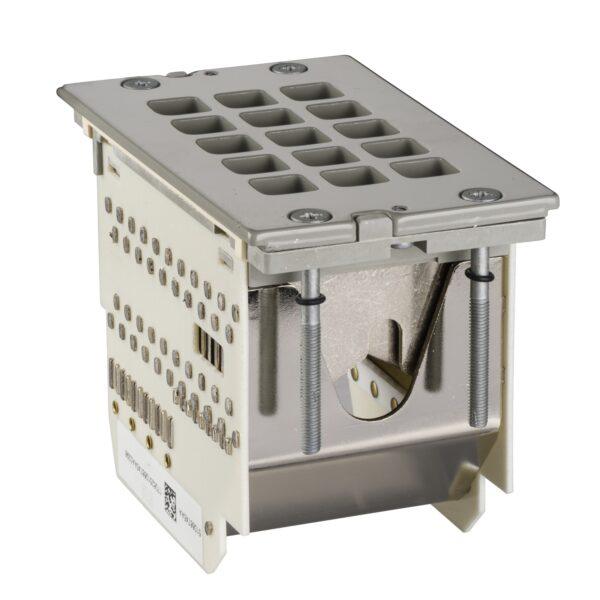

4. طراحی اطفای جرقه:
   • با استفاده از هوای آزاد، جرقه‌های ناشی از جریان‌های بالا را به طور مؤثری کنترل و اطفا می‌کند، که این ویژگی به نام “کلید هوایی” شناخته می‌شود.
5. عمر مفید:
   • کلید هوایی اشنایدر دارای دو برابر عمر مفید نسبت به کلیدهای کمپکت (MCCB) است، که باعث کاهش هزینه‌های نگهداری و تعویض می‌شود.

کاربردهای کلید هوایی اشنایدر

• تابلوهای ورودی:
  • استفاده در ورودی تابلوهایی که جریان بالایی دارند.
  • قابلیت ایجاد سلکتیویته بین کلیدهای ورودی و خروجی، که باعث بهبود ایمنی و کارایی سیستم می‌شود.
• سیستم‌های توزیع قدرت:
  • حفاظت از شینه‌ها، ژنراتورها و سیستم‌های توزیع بزرگ.

تفاوت ACB با MCCB

کلیدهای اتوماتیک در دو نوع اصلی MCCB (Molded Case Circuit Breaker) و ACB (Air Circuit Breaker) طراحی شده‌اند که تفاوت‌های اساسی در کاربرد و ویژگی‌های آن‌ها وجود دارد.

1. ظرفیت جریان و قدرت قطع:

• MCCB: برای حفاظت از مدارهای با جریان پایین‌تر و متوسط طراحی شده و معمولاً در رنج جریان تا 1600 آمپر و قدرت قطع پایین‌تر (معمولاً تا 70-100 کیلو آمپر) مورد استفاده قرار می‌گیرد.
• ACB: برای جریان‌های بالاتر تا 6300 آمپر و قدرت قطع بسیار بالاتر (تا 100 کیلو آمپر یا بیشتر) طراحی شده و در سیستم‌های قدرت صنعتی بزرگ استفاده می‌شود.

2. کاربرد:

• MCCB: مناسب برای حفاظت از مدارهای داخلی، تابلوهای توزیع و سیستم‌های فرعی با بار متوسط.
• ACB: مورد استفاده در تابلوهای برق اصلی، سیستم‌های توزیع بزرگ و حفاظت از شینه‌های اصلی یا ژنراتورها.

3. طراحی و ساختار:

• MCCB: دارای طراحی کوچک‌تر و بدنه قالب‌ریزی شده (Molded Case) است که برای نصب در فضای محدود مناسب است.
• ACB: به دلیل طراحی بزرگ‌تر و نیاز به محفظه جرقه‌گیر برای مدیریت جرقه‌های شدید، فضای بیشتری اشغال می‌کند.

4. قابلیت‌های حفاظتی:

• MCCB: مجهز به حفاظت اضافه‌بار و اتصال کوتاه است، اما در جریان‌های بسیار بالا عملکرد محدودی دارد.
• ACB: علاوه بر حفاظت در برابر اتصال کوتاه و اضافه‌بار، قابلیت‌های پیشرفته‌تری مانند حفاظت‌های زمین و واحدهای میکرولوجیک دقیق‌تری ارائه می‌دهد.

5. نوع نصب:

• MCCB: به صورت ثابت (فیکس) نصب می‌شود.
• ACB: در دو نوع ثابت (Fixed) و کشویی (Withdrawable) موجود است که امکان جابه‌جایی آسان برای نگهداری را فراهم می‌کند.

نکات انتخاب ACB اشنایدر

برای انتخاب کلید هوایی اشنایدر (ACB) باید به موارد زیر توجه کنید:

1. رنج جریان: تعیین ظرفیت مورد نیاز (مانند 630 تا 6300 آمپر).
2. قدرت قطع: مشخص کردن سطح حفاظت مورد نیاز، مانند 65 کیلو آمپر یا 100 کیلو آمپر.
3. تعداد پل: انتخاب بین کلیدهای 3 پل یا 4 پل.
4. واحد حفاظتی (Micrologic): انتخاب واحد متناسب با نیاز، مانند حفاظت‌های اضافه‌بار، اتصال کوتاه یا خطای زمین.
5. نوع نصب: انتخاب بین کلیدهای فیکس یا کشویی بر اساس نیاز فنی و اقتصادی.

جمع‌بندی تفاوت‌ها

• MCCB: جمع‌وجور، برای جریان‌های پایین و متوسط.
• ACB: بزرگ‌تر، مناسب جریان‌های بالا و توزیع اصلی.

انتخاب بین این دو کلید باید با توجه به جریان، نوع سیستم و الزامات حفاظتی صورت گیرد. برای سیستم‌های پیچیده و پرقدرت، ACB انتخاب مناسب‌تری است، در حالی که MCCB برای مدارهای فرعی و نیازهای ساده‌تر مناسب است.
