نکات طلایی تست کلید محافظ جان
برای تست کلید محافظ جان، ابتدا دو سر یک سیم دو رشتهای را به ترمینالهای IN و N وصل کنید ، ترجیحاً سیم فاز را به IN و سیم نول را به N متصل نمایید ، سپس دو سر دیگر سیم را به پریز برق وصل کرده و ولتاژ ۲۲۰ ولت را به محافظ جان اعمال کنید. در نهایت، شستی محافظ جان را بالا بزنید تا وضعیت آن به ON تغییر کند.
تست کلید محافظ جان
نکات طلایی در تست کلید محافظ جان
احتمالاً تجربه کردهاید که با لمس بدنه یکی از لوازم برقی احساس برقگرفتگی کنید. علت این امر ممکن است اتصال جزئی فاز به بدنه باشد، یعنی به جای بازگشت جریان از طریق نول، بخشی از آن از طریق بدنه وسایل به زمین منتقل شود. این نشتی جریان اگر از حد معینی بیشتر شود، میتواند خطرناک باشد. برای جلوگیری از این خطر، از کلید محافظ جان استفاده میکنند. در ادامه، با ما همراه باشید تا دربارهی کلید محافظ جان و نکات کلیدی در تست آن بیشتر بدانیم.
کلید محافظ جان چیست؟
کلید محافظ جان یکی از انواع کلیدهای حفاظتی برقی است که برای حفاظت از تجهیزات و جان افراد در سیستم برقی مورد استفاده قرار میگیرد. این کلیدها جریان نشتی برق را تشخیص داده و قطع میکنند، همچنین از ایجاد شوک ناشی از تماس غیرمستقیم با برق جلوگیری میکنند.
انواع کلید محافظ جان
- تیپ AC: قابلیت تشخیص جریانهای نشتی متناوب AC.
- تیپ A: قابلیت تشخیص جریان نشتی با شکل موج متناوب AC و مستقیم DC پالسی.
- تیپ B: قابلیت تشخیص جریان نشتی با شکل موج متناوب AC و مستقیم DC پالسی تا فرکانس ۱ مگاهرتز و مستقیم DC صاف.
این کلیدها در محدوده جریان نامی بین ۲۵ تا ۱۲۵ آمپر تولید میشوند و برای استفاده در مشترکین تک فاز (خانگی) بهصورت دو پل (فاز+نول) و مشترکین سه فاز (صنعتی) بهصورت چهار پل موجود هستند. میزان حساسیت و قطع خودکار این کلیدها از ۱۰ میلیآمپر تا ۰.۵ آمپر و مدتزمان قطع حداکثر ۱۵۰ میلیثانیه است.
نحوه عملکرد کلید محافظ جان
کلید محافظ جان جریان ورودی به دستگاه و خروجی از آن را اندازه میگیرد. در حالت عادی مقدار جریان رفت و برگشت برابر است، اما اگر اختلافی وجود داشته باشد، این نشتی جریان میتواند به دلیل تماس یکی از سیمهای فاز یا قسمتهای الکتریکی مدار با بدنه باشد. در این صورت، کلید محافظ جان این نشتی را تشخیص داده و مدار را در کسری از ثانیه قطع میکند.
ساختار کلید محافظ جان
کلید محافظ جان دارای سه دسته سیمپیچی است که بر روی یک هسته آهنی قرار گرفتهاند. تا زمانی که شار مغناطیسی برآیند در داخل هسته صفر باشد، ولتاژی در سیمپیچ سوم وجود نخواهد داشت، اما به محض بروز نشتی جریان، برآیند این دو جریان دیگر صفر نخواهد بود و ولتاژی القا میشود که باعث قطع کلید محافظ جان میشود.

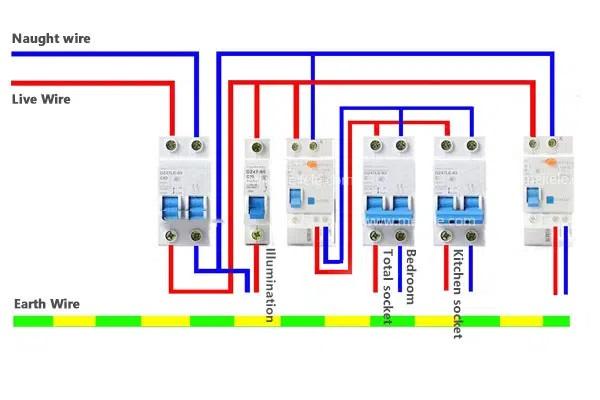

الزامی بودن استفاده از کلید محافظ جان
مطابق استانداردهای ایمنی ساختمان، وجود کلید محافظ جان در تمام مدارها الزامی است. سه منطقهای در ساختمان که وجود این کلید در آنها الزامی است عبارتاند از:
- تابلو برق ورودی: حفاظت از تابلو برق در برابر خطراتی مانند آتشسوزی ناشی از اتصال کوتاه و اضافهبار.
- سوییچها و پریزها: حفاظت از خطراتی نظیر برقگرفتگی کاربر.
- سرویس بهداشتی و حمام: در محیطهای مرطوب که پوست بدن خیس است، بدن بهشدت به جریان الکتریکی حساس میشود.
نکات طلایی تست کلید محافظ جان
تست کلید محافظ جان
برای بررسی سالم بودن کلید محافظ جان از کلید تست استفاده میشود. اگر کلید در مدار حامل جریان باشد، وقتی کلید تست زده میشود، مدار باید قطع شود. این عمل نشاندهنده سلامت کلید است.

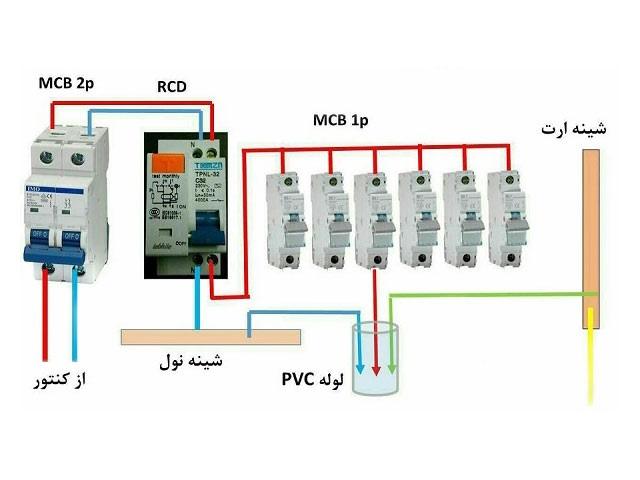

نصب کلید محافظ جان
برای نصب کلید محافظ جان مطلوب که متناسب با محل استفاده باشد، اولین قدم انتخاب مناسب است. کلید محافظ جان تک فاز دارای 4 ترمینال است که دو ورودی جریان و دو خروجی جریان دارد. سیم نول به ترمینال N و سیم فاز به ترمینال L وصل میشود. برای جلوگیری از ورود اجسام بیرونی، درجه حفاظت کلید برابر با IP40 است. سیمهای ورودی و خروجی میتوانند از پایین و یا بالا متصل شوند و این مسئله تاثیری در کارکرد کلید نخواهد داشت.
علائم ظاهری روی کلید محافظ جان

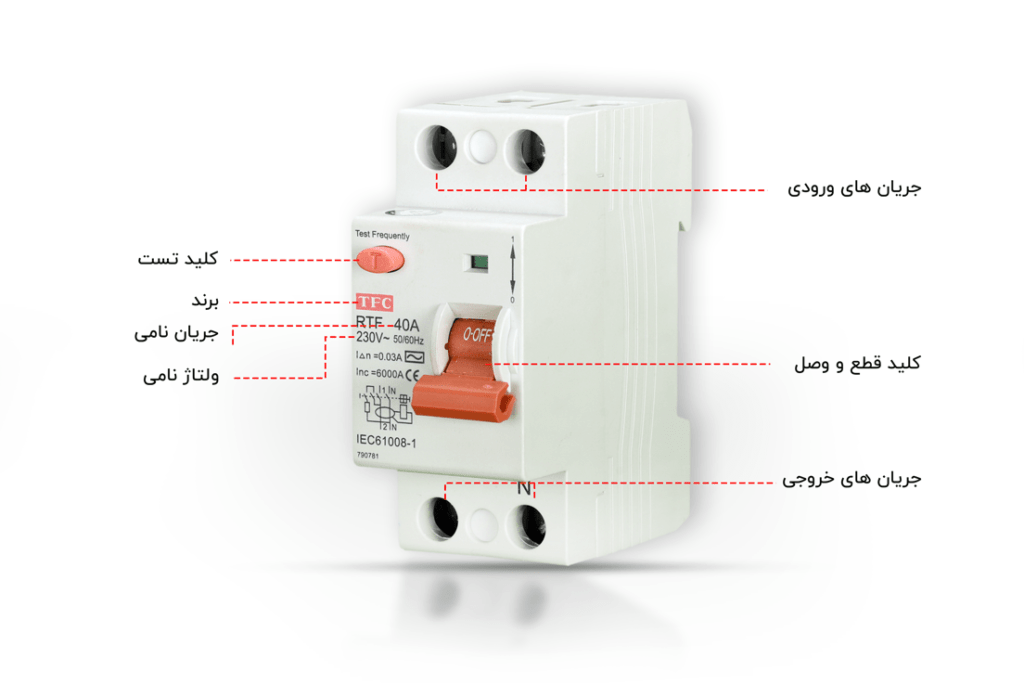

- ترمینالهای فرد (بالای کلید): ورودی کلید
- ترمینالهای زوج (پایین کلید): خروجی کلید
- In: جریان نامی مدار
- Ixn: جریان حساسیت به نشتی
- Un: ولتاژ نامی مدار
- نشانگر: وضعیت خاموش یا روشن بودن کلید
آریما صنعت، نمایندگی کلیدهای محافظ جان، آماده ارائه خدمات و مشاورههای تخصصی در این زمینه است.
برای تست ولتاژی کلید محافظ جان، مراحل زیر را به دقت دنبال کنید:
- اتصال سیمها به ترمینالها: ابتدا دو سر یک سیم دو رشتهای را به ترمینالهای IN و N کلید محافظ جان متصل کنید.
- پیشنهاد میشود که سیم فاز (رشتهای که جریان برق مثبت را حمل میکند) را به ترمینال IN و سیم نول (رشتهای که نقش برگشت جریان را دارد) را به ترمینال N متصل نمایید.
- اتصال به منبع تغذیه: سپس دو سر دیگر سیم را به یک پریز برق متصل کنید. این اتصال باعث میشود ولتاژ ۲۲۰ ولت برق شهری به کلید محافظ جان اعمال شود.
- فعالسازی کلید محافظ جان: کلید محافظ جان دارای یک شستی (دکمه) است که معمولاً برای روشن کردن آن استفاده میشود. پس از اعمال ولتاژ، شستی را به سمت بالا فشار دهید تا کلید در وضعیت ON قرار گیرد.
- آزمایش عملکرد: در این مرحله، کلید محافظ جان باید بهصورت صحیح روشن شود و آماده بهکار باشد. اگر محافظ جان به درستی کار کند، باید در صورت بروز هرگونه نشتی جریان یا مشکل دیگری، به سرعت برق را قطع کند.
نکات ایمنی:
- قبل از شروع هر کاری از سالم بودن تجهیزات اطمینان حاصل کنید.
- برای جلوگیری از خطرات ناشی از برق، در هنگام کار با ولتاژهای بالا حتماً از ابزار و وسایل ایمنی مانند دستکشهای عایق و کفشهای مخصوص استفاده کنید.
این مراحل به شما کمک میکند تا از عملکرد صحیح کلید محافظ جان اطمینان حاصل کنید.
نکات طلایی تست کلید محافظ جان
جمع بندی
تست ولتاژی و جریانی کلید محافظ جان
کلید محافظ جان (RCD) یکی از تجهیزات ضروری در سیستمهای برق است که وظیفه آن جلوگیری از برقگرفتگی و آسیبهای ناشی از نشت جریان است. برای اطمینان از عملکرد صحیح این کلید، دو نوع تست اصلی انجام میشود: تست ولتاژی و تست جریانی.
در تست ولتاژی، ولتاژ ۲۲۰ ولت تنها به ترمینالهای ورودی کلید (IN و N) اعمال میشود. پس از روشن کردن کلید و فشار دادن دکمه تست، اگر محافظ جان بهطور خودکار برق را قطع کرده و به حالت OFF بازگردد، کلید سالم است و به درستی عمل میکند.
در تست جریانی، از یک لامپ با وات مناسب استفاده میشود. لامپ به ترمینالهای خروجی کلید متصل شده و پس از روشن شدن لامپ، یک اتصال کوتاه و موقت بین نول ورودی و خروجی ایجاد میشود. اگر محافظ جان در این مرحله مدار را قطع کند، نشاندهنده سلامت دستگاه است. در غیر این صورت، کلید محافظ جان معیوب است و حساسیت لازم را ندارد.
این تستها به کاربران کمک میکند تا از عملکرد صحیح کلید محافظ جان در برابر نشتی جریان اطمینان حاصل کنند و خطرات احتمالی برقگرفتگی را به حداقل برسانند.
