کنتاکت کمکی کلید مينياتوری

توضیحات

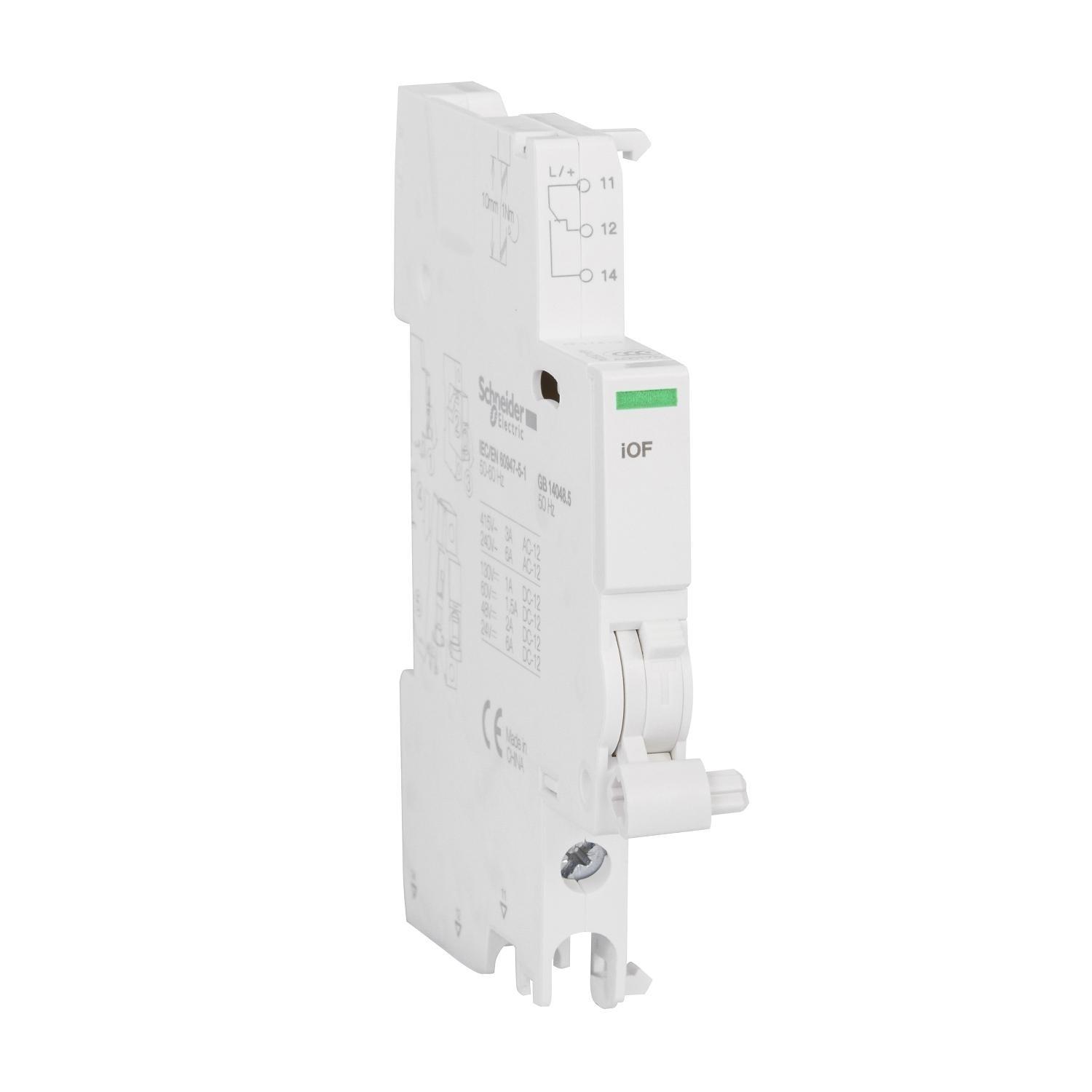

کنتاکت کمکی یک ماژول اضافی است که به کنتاکتور، کلید مینیاتوری یا دیگر تجهیزات حفاظتی در مدارهای الکتریکی متصل می‌شود. هدف از استفاده از کنتاکت کمکی کلید مينياتوری، افزایش تعداد کنتاکت‌ها و گسترش قابلیت‌های کلید مینیاتوری است تا عملکرد آن را در مدارهای مختلف بهبود بخشید. این کنتاکت‌ها می‌توانند به صورت NO (Normally Open) یا NC (Normally Closed) باشند و در فرآیند کنترل و فرمان در سیستم‌های الکتریکی کاربرد دارند.

انواع کنتاکت‌های کمکی کلید مینیاتوری

1. کنتاکت‌های NO (Normally Open):
   • این کنتاکت‌ها در حالت عادی بسته نیستند و تنها زمانی که کلید مینیاتوری فعال می‌شود، بسته می‌شوند.
   • از این نوع کنتاکت‌ها معمولاً برای ارسال سیگنال‌های قطع و وصل به سایر دستگاه‌ها یا برای کنترل دما و وضعیت مدار استفاده می‌شود.
2. کنتاکت‌های NC (Normally Closed):
   • این کنتاکت‌ها در حالت عادی باز نیستند و در صورت قطع کلید مینیاتوری، باز خواهند شد.
   • این کنتاکت‌ها برای استفاده در مدارهایی که نیاز به قطع شدن سیگنال در حالت خاموش بودن کلید دارند، مناسب هستند.

کاربردهای کنتاکت کمکی در کلید مینیاتوری

1. افزایش تعداد سیگنال‌های خروجی:
   • با نصب کنتاکت کمکی، می‌توان تعداد کنتاکت‌های کنترل را در یک مدار افزایش داد و سیگنال‌های بیشتری برای اعلام وضعیت و کنترل سایر دستگاه‌ها ارسال کرد.
2. مدیریت بهینه مدارهای فرمان:
   • کنتاکت‌های کمکی در سیستم‌های کنترل اتوماتیک و مدارهای فرمان کاربرد دارند و می‌توانند وظیفه‌هایی همچون فعال کردن آلارم‌ها یا روشن و خاموش کردن دیگر دستگاه‌ها را انجام دهند.
3. امکان استفاده در مدارهای متفاوت:
   • این کنتاکت‌ها با فراهم کردن نقاط اتصال اضافی برای ارتباط با دستگاه‌های دیگر، امکان استفاده از کلید مینیاتوری را در مدارهای مختلف فراهم می‌کنند.
4. ایجاد سیستم‌های هشدار و حفاظت:
   • از کنتاکت‌های کمکی برای اعلام وضعیت خطر یا هشدار در صورت بروز خطا در مدار استفاده می‌شود. به طور مثال، در صورت اضافه بار یا خطای اتصال کوتاه، می‌توان سیگنالی برای آگاه ساختن اپراتور ارسال کرد.

مزایای استفاده از کنتاکت کمکی

1. افزایش انعطاف‌پذیری:
   • کنتاکت‌های کمکی امکان اضافه کردن یا حذف کنتاکت‌ها در سیستم را بدون نیاز به تعویض کلید اصلی فراهم می‌کنند، که این امر انعطاف‌پذیری بالایی در طراحی و تعمیرات سیستم می‌دهد.
2. حفاظت و کنترل بیشتر:
   • این کنتاکت‌ها به اپراتورها این امکان را می‌دهند که وضعیت مدار را بهتر کنترل کرده و از آسیب‌های احتمالی مانند اضافه بار، اتصال کوتاه یا نقص در سیستم جلوگیری کنند.
3. سهولت در تعمیر و نگهداری:
   • کنتاکت‌های کمکی به راحتی قابل نصب و تعویض هستند، که تعمیرات و نگهداری سیستم‌های برقی را سریع‌تر و آسان‌تر می‌کند.
4. افزایش قابلیت‌های کلید مینیاتوری:
   • با اتصال کنتاکت کمکی، یک کلید مینیاتوری می‌تواند کارکردهای اضافی داشته باشد و عملکرد سیستم را بهبود دهد.

نحوه نصب کنتاکت کمکی

1. نصب کنتاکت کمکی بر روی کلید مینیاتوری:
   • نصب کنتاکت کمکی به صورت ماژول جداگانه و معمولا بر روی ریل DIN صورت می‌گیرد. این کنتاکت‌ها معمولاً به صورت کشویی یا قابل نصب از سمت جلویی کلید مینیاتوری به آن متصل می‌شوند.
2. اتصال سیم‌های فرمان:
   • سیم‌های فرمان به کنتاکت کمکی متصل می‌شوند تا سیگنال‌های قطع و وصل به دستگاه‌های دیگر ارسال شود.
3. چیدمان و استفاده بهینه:
   • بسته به نیاز مدار و تعداد کنتاکت‌های مورد نظر، می‌توان از کنتاکت‌های NO یا NC برای ارسال سیگنال‌های مناسب استفاده کرد.

نتیجه‌گیری

کنتاکت کمکی یکی از لوازم جانبی مهم برای افزایش قابلیت‌های عملکردی کلیدهای مینیاتوری است. این کنتاکت‌ها با امکان افزایش تعداد سیگنال‌های خروجی و مدیریت بهینه مدارهای فرمان، به اپراتورها این امکان را می‌دهند که مدارهای الکتریکی خود را با حفاظت و کنترل بهتری اداره کنند. با نصب این کنتاکت‌ها، می‌توان از سیگنال‌های هشدار و کنترل وضعیت به راحتی استفاده کرد و از عملکرد بهینه سیستم‌های برقی اطمینان حاصل نمود.
